Bộ kích xả khí bằng điện FM200

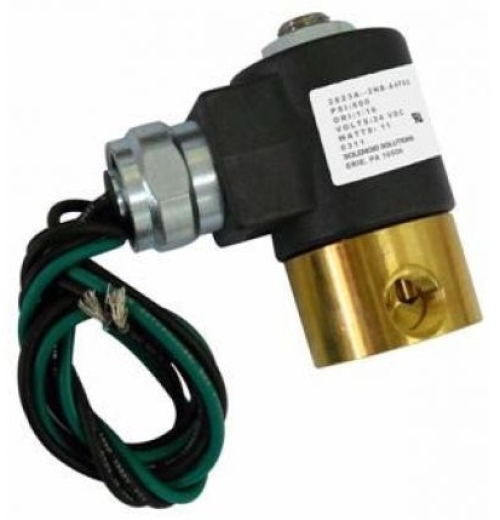

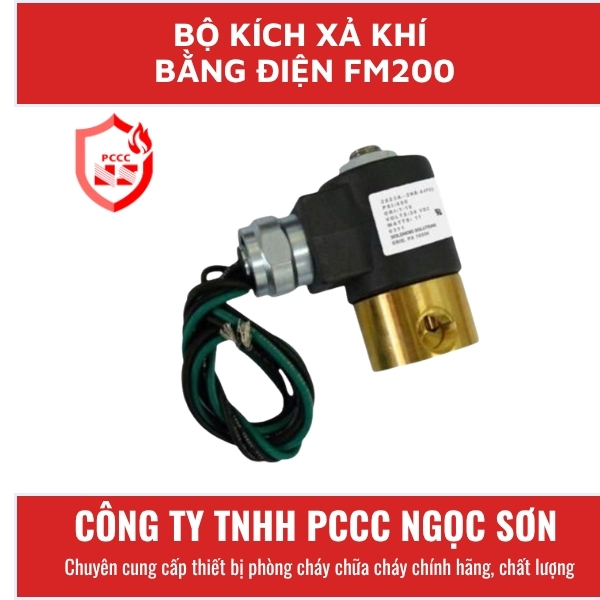

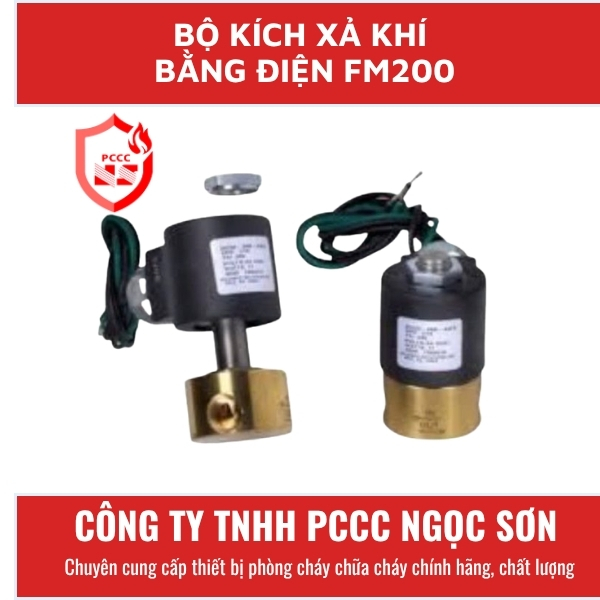

Bộ kích xả khí bằng điện FM200 (còn gọi là bộ kích hoạt điện/xả khí điện) là thiết bị dùng để mở van đầu bình chứa khí FM200 khi nhận tín hiệu điện 24VDC từ tủ trung tâm báo cháy/chữa cháy, từ đó cho phép khí FM200 phun vào khu vực cần chữa cháy

Vai trò trong hệ thống FM200

Trong một hệ thống chữa cháy khí FM200 tự động, bộ kích xả khí bằng điện là “cầu nối” giữa phần điều khiển (tủ trung tâm, module xả khí) và phần cơ khí (van đầu bình, bình chứa). Khi hệ thống phát hiện cháy và ra lệnh xả, tủ trung tâm cấp điện 24VDC vào bộ kích, bộ này sẽ tác động cơ học để mở van, cho khí FM200 thoát ra qua hệ thống ống và đầu phun.

Đặc điểm kỹ thuật điển hình

Các tài liệu kỹ thuật của một số hãng (ví dụ Tyco/Hygood) mô tả bộ kích hoạt điện xả khí FM200 với các đặc điểm chính như:

Vị trí lắp: Gắn trực tiếp phía trên van của bình chứa khí FM200.

Điện áp kích hoạt: 24VDC, phải đấu đúng cực tính.

Chức năng: Khi có tín hiệu 24V từ trung tâm, bộ kích sẽ “bắn” cơ cấu mở van đầu bình, khởi động quá trình xả khí.

Tuổi thọ thiết kế: Thường khoảng 10 năm kể từ ngày sản xuất (tùy hãng và điều kiện bảo quản).

Nguyên lý hoạt động tóm tắt

Đầu báo khói/nhiệt phát hiện cháy → tín hiệu về tủ trung tâm.

Tủ trung tâm (hoặc module xả khí) ra lệnh xả sau thời gian trễ cảnh báo.

Tủ cấp 24VDC vào bộ kích xả khí bằng điện gắn trên van đầu bình.

Bộ kích tác động cơ học mở van → khí FM200 được xả nhanh vào phòng qua hệ thống ống và đầu phun.

Khi chọn bộ kích (actuator) cho van đầu bình FM200, cần quan tâm các yếu tố sau:

Tương thích với van đầu bình và bình chứa

Loại van đầu bình: Bộ kích phải đúng chủng loại và model tương thích với van đầu bình của hãng bình FM200 đang dùng (ví dụ: van của bình 82.5L, 140L… của Tyco/Hygood, Yookson, v.v.).

Cơ cấu tác động: Có loại tác động trực tiếp lên ty van, có loại qua hộp kích trung gian; phải khớp với thiết kế van và vị trí lắp trên bình.

Thông số điện và điều khiển

Điện áp kích hoạt: Hầu hết dùng 24VDC; phải đảm bảo tủ trung tâm/module xả khí cung cấp đúng điện áp và dòng đủ để kích.

Cực tính: Một số loại yêu cầu đúng cực tính (+/–); khi chọn và thiết kế phải biết rõ để tránh đấu ngược.

Kiểu tín hiệu: Xung hay duy trì (tùy thiết kế tủ và sơ đồ điều khiển); thường dùng xung ngắn đủ để kích cơ cấu.

Chứng nhận và thời hạn sử dụng

Chứng nhận: Ưu tiên thiết bị có CO/CQ, phù hợp tiêu chuẩn PCCC và được chấp nhận bởi nhà sản xuất bình khí

Tuổi thọ: Nhiều bộ kích có thời hạn thiết kế khoảng 10 năm từ ngày sản xuất; khi lựa chọn phải kiểm tra ngày sản xuất để tránh mua hàng gần hết hạn.

Môi trường lắp đặt

Nhiệt độ, độ ẩm phòng bình, khả năng tiếp xúc hóa chất, bụi… phải nằm trong khoảng cho phép của bộ kích.

Nếu phòng bình ẩm, nóng hoặc gần nguồn nhiễu điện, chọn loại có vỏ bảo vệ tốt, đầu nối chắc chắn.

Lắp đặt bộ kích xả khí bằng điện

Lắp đặt cần tuân thủ bản vẽ thiết kế, catalogue thiết bị và quy trình của nhà sản xuất; dưới đây là các bước chính:

Chuẩn bị trước khi lắp

Ngắt nguồn điện điều khiển hệ thống FM200 (AC và DC) để tránh kích nhầm.

Xác định đúng vị trí van đầu bình cần gắn bộ kích theo sơ đồ.

Kiểm tra: model bộ kích, điện áp, chiều dài dây, đầu cốt, ốc vít, long đen, ống ghen, nhãn tuyến dây.

Gắn bộ kích lên van đầu bình

Tháo nắp bảo vệ (nếu có) trên cụm van đầu bình.

Lắp bộ kích lên vị trí quy định, đảm bảo:

• Thân bộ kích thẳng, không bị nghiêng, không chịu ứng suất cơ học từ ống/giá đỡ.
• Cơ cấu đẩy/trigger của bộ kích khớp đúng với chốt/ty van.

Siết chặt ốc cố định theo lực quy định (nếu có), không siết quá chặt gây biến dạng.

Đấu dây điện điều khiển

• Đi dây từ tủ trung tâm/module xả khí đến bộ kích theo tuyến đã thiết kế, bảo vệ dây trong ống ghen, máng cáp.

• Đấu đúng cực tính (nếu bộ kích yêu cầu), dùng đầu cốt ép chắc chắn, đánh dấu tuyến dây.

• Đảm bảo cách điện tốt, không để dây chạm vào các phần kim loại sắc nhọn hoặc gần nguồn nhiệt.
