Bo mạch 16 ngõ vào_ ra

Bo mạch 16 ngõ vào/ra (hay module/board 16 I/O – Input/Output) là một phần tử phần cứng trong kỹ thuật điện tử và tự động hóa, đóng vai trò làm trung gian giao tiếp giữa hệ thống điều khiển trung tâm và các thiết bị ngoại vi.

Cơ chế hoạt động Bo mạch 16 ngõ vào/ra

16 Ngõ vào (Inputs): Tiếp nhận dữ liệu hoặc trạng thái từ cảm biến, công tắc, nút bấm, relay… Sau đó chuyển tín hiệu này về cho vi xử lý/CPU xử lý.

Ví dụ: Cảm biến khói phát hiện có khói $\rightarrow$ Gửi tín hiệu báo động vào Ngõ vào.

16 Ngõ ra (Outputs): Nhận lệnh từ bộ điều khiển trung tâm để đóng/mở hoặc kích hoạt các thiết bị chấp hành (đèn, còi, van từ, động cơ, quạt thông gió…).

Ví dụ: Bộ điều khiển nhận được tin báo khói $\rightarrow$ Xuất lệnh qua Ngõ ra để bật còi báo cháy và mở quạt hút khói.

Ứng dụng phổ biến trong thực tế

Bo mạch 16 I/O xuất hiện rất nhiều trong các lĩnh vực công nghiệp và dân dụng:

Hệ thống báo cháy & Phòng cháy chữa cháy (PCCC):

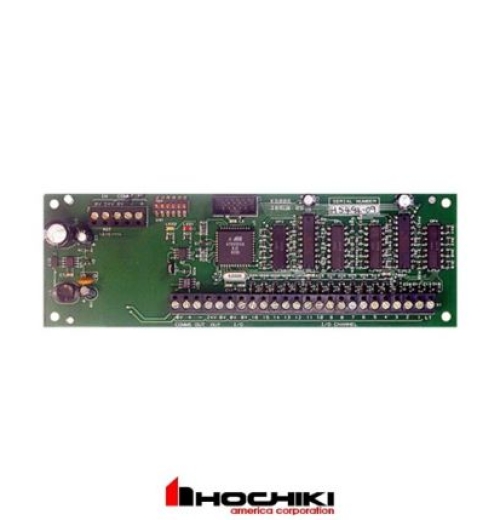

Các bo mạch mở rộng như Hochiki FN-4127-IO hay bo mạch cho tủ báo cháy địa chỉ Latitude giúp mở rộng thêm 16 kênh giao tiếp để nhận diện đầu báo và kích hoạt còi/chuông phụ.

Tự động hóa công nghiệp (PLC & SCADA):

Sử dụng làm Module mở rộng I/O cho bộ điều khiển lập trình PLC (như Siemens, Mitsubishi, Omron…) khi số lượng cổng mặc định trên CPU chính không đủ phục vụ dây chuyền sản xuất.

Hệ thống Nhà thông minh (Smart Home) & Bãi xe thông minh:

Dùng để đọc dữ liệu từ các cảm biến chuyển động, cảm biến cửa, thẻ từ… và xuất lệnh điều khiển đóng/mở cổng tự động, bật/tắt hệ thống đèn chiếu sáng.

Một số dạng phân loại thường gặp

Theo dạng tín hiệu:

• Digital I/O (Tín hiệu số): Chỉ nhận/xuất trạng thái Bật/Tắt

• Analog I/O (Tín hiệu tương tự): Nhận/xuất dải giá trị biến thiên

Theo cấu hình cổng:

• Cố định: 16 ngõ vào + 16 ngõ ra riêng biệt.

• Linh hoạt (Cấu hình độc lập): Tổng cộng 16 kênh, từng kênh có thể lập trình tùy chọn làm ngõ vào hoặc ngõ ra tùy nhu cầu sử dụng.
