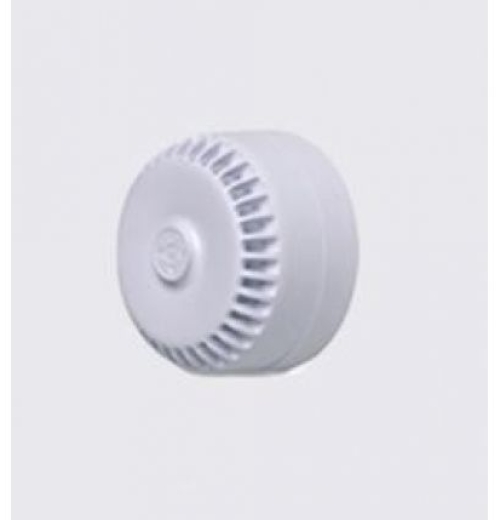

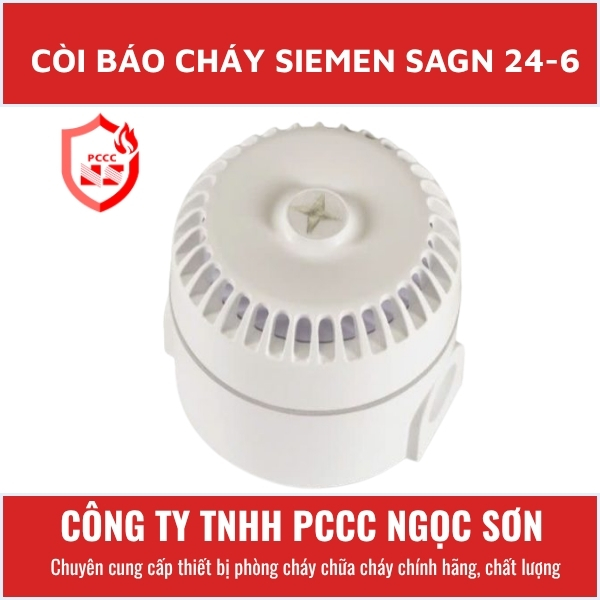

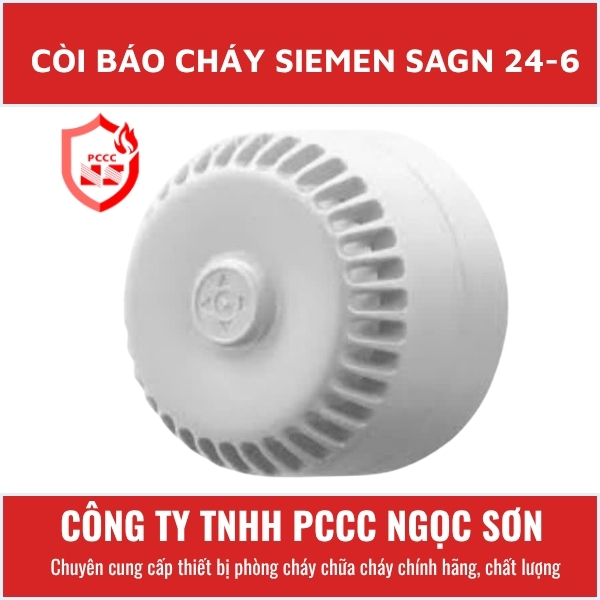

Còi báo cháy Siemen Sagn 24-6

Bạn đang nhắc đến còi báo cháy Siemens AGN24.6 (thường được ghi là “Siemen Sagn 24‑6” do cách đọc/ghi tên model). Đây là còi báo cháy địa chỉ 24V DC của Siemens, dùng trong hệ thống báo cháy tự động.

Thông số kỹ thuật chính

Theo các trang phân phối và tài liệu kỹ thuật, AGN24.6 có các thông số điển hình:

Điện áp hoạt động: 9…30 VDC (thường dùng 24 VDC)

Mức âm thanh: ~105 dB(A) tại 1 m (với tone liên tục số 14)

Dòng tiêu thụ: khoảng 18 mA

Dải tần âm: 500–4000 Hz

Số tone âm: 28 tone lập trình được

Điều chỉnh cường độ âm: có trimmer điều chỉnh

Nhiệt độ làm việc: –25…+80 °C

Khối lượng: khoảng 0,205 kg

Màu: trắng, thiết kế phù hợp nhiều loại hộp kỹ thuật

Ứng dụng

Dùng làm thiết bị cảnh báo âm thanh trong hệ thống báo cháy địa chỉ Siemens (FC120/FC1020/FC1000… tùy cấu hình).

Phù hợp cả trong nhà và ngoài trời, nhờ dải nhiệt độ rộng và vỏ bảo vệ tốt.

Lưu ý khi mua / lắp đặt

Kiểm tra đúng model: AGN24.6 (hoặc AGN24‑6) của Siemens, tránh nhầm với chuông 24V của hãng khác (ví dụ System Sensor SSM24‑6).

Lắp theo hướng dẫn của Siemens và tiêu chuẩn PCCC Việt Nam (TCVN 5738, TCVN 3890, v.v.), đảm bảo khoảng cách, độ cao và khả năng nghe rõ âm báo.

Nên mua từ nhà phân phối chính hãng hoặc đơn vị PCCC có uy tín để được bảo hành (thường 12 tháng).

Những câu hỏi thường gặp (FAQ) về còi báo cháy Siemens AGN24.6

AGN24.6 là gì, dùng cho hệ thống nào?

Là còi báo cháy địa chỉ 24 VDC của Siemens, dùng làm thiết bị cảnh báo âm thanh trong hệ thống báo cháy tự động.

Thường dùng với các tủ trung tâm Siemens (FC120, FC1020, FC1000…) và các hệ loop địa chỉ của Siemens.

Thông số kỹ thuật cơ bản?

Điện áp: 9…30 VDC (phổ biến 24 VDC)

Mức âm: ~105 dB(A) tại 1 m (tone liên tục số 14)

Dòng tiêu thụ: khoảng 18 mA

Dải tần: 500–4000 Hz

Số tone: 28 tone lập trình được

Điều chỉnh âm lượng: có trimmer

Nhiệt độ làm việc: –25…+80 °C

Khối lượng: ~0,205 kg, vỏ nhựa ABS màu trắng.

Lắp trong nhà hay ngoài trời được không?

Được dùng cả trong nhà và ngoài trời, nhưng khuyến nghị dưới mái hiên/mái che để tránh mưa nắng trực tiếp kéo dài

Có bao nhiêu âm báo, cách chọn tone?

Có 28 âm cảnh báo khác nhau, lập trình được từ tủ trung tâm hoặc theo hướng dẫn lập trình của Siemens

Hỗ trợ chuyển đổi từ xa sang âm liên tục để làm báo động nhiều giai đoạn (2‑stage alarm)

Làm sao điều chỉnh âm lượng?

Trên thân còi có trimmer điều chỉnh cường độ âm; vặn nhẹ để tăng/giảm âm lượng phù hợp với môi trường lắp đặt.

Đấu dây như thế nào (cơ bản)?

Cấp nguồn 24 VDC đúng cực (+/–) từ ngõ ra chuông/còi của tủ trung tâm.

Một số cấu hình dùng thêm dây điều khiển để kích hoạt chế độ continuous tone cho báo động 2 giai đoạn (tùy lập trình hệ thống).

Luôn kiểm tra catalog/lược đồ đấu dây của Siemens và của tủ trung tâm trước khi thi công.

Khoảng cách lắp đặt, bao nhiêu còi cho một khu vực?

Không có con số cố định “bao nhiêu mét một còi”; thiết kế phải đảm bảo mức âm tại mọi điểm trong khu vực bảo vệ đạt yêu cầu (thường ≥ 65 dB(A) hoặc ≥ 5 dB(A) trên nền ồn, tùy tiêu chuẩn áp dụng)

Trong thực tế, người thiết kế tính toán dựa trên:

Mức âm tại 1 m (~105 dB)

Suy giảm theo khoảng cách và vật cản

Mức ồn nền của khu vực (xưởng, hầm xe, văn phòng, v.v.)

Việc này thường do đơn vị thiết kế PCCC tính toán và thể hiện trong bản vẽ

Còi không kêu khi có báo cháy – nguyên nhân thường gặp?

Một số lỗi hay gặp:

Tủ trung tâm chưa xuất 24 V ra ngõ còi/chuông (chưa lập trình hoặc lỗi output).

Đấu ngược cực (+/–) hoặc đấu sai chân.

Còi khác hãng với tủ, cần thêm diode/relay hoặc cấu hình đặc biệt.

Đứt dây, hở mạch, lỏng terminal, trở cuối kênh bị tuột.

Nguồn 24 VDC không đủ hoặc sụt áp do dây quá dài, tiết diện nhỏ.

Cách kiểm tra cơ bản:

Đo điện áp tại đầu còi khi có báo cháy.

Thử còi riêng với nguồn 24 VDC ổn định để xác định còi tốt/hỏng.

Rà lại sơ đồ đấu dây theo catalog.

Còi kêu liên tục, muốn tắt thì làm sao?

Khi tủ báo cháy, người vận hành thường:

Nhấn ACKNOWLEDGE để tắt âm tại tủ.

Nhấn SIGNAL SILENCE để tắt còi/đèn báo tại các khu vực (tùy lập trình).

Sau khi xử lý sự cố, nhấn RESET để đưa hệ thống về trạng thái bình thường.

Nếu còi vẫn kêu sau khi reset, cần kiểm tra xem còn tín hiệu báo cháy/lỗi nào trên tủ hay không và khắc phục nguyên nhân.

AGN24.6 có chống nước/bụi không?

Tài liệu Siemens ghi rõ phù hợp trong nhà và ngoài trời (dưới mái che); cấp bảo vệ thường ở mức IP65/IP54 tùy cấu hình đế và cách lắp.

Để dùng ngoài trời, cần:

Lắp dưới ô‑văng/mái che

Siết chặt nắp, dây cáp qua gland đúng quy cách.
