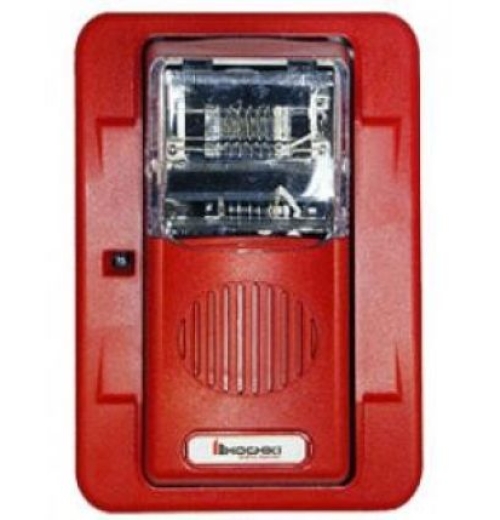

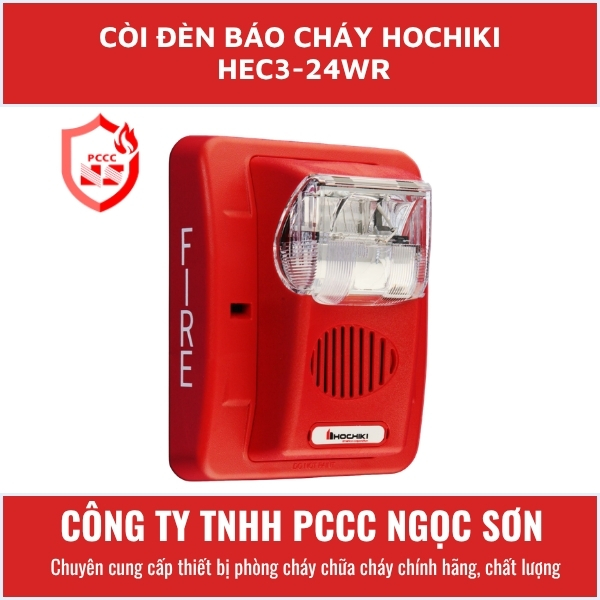

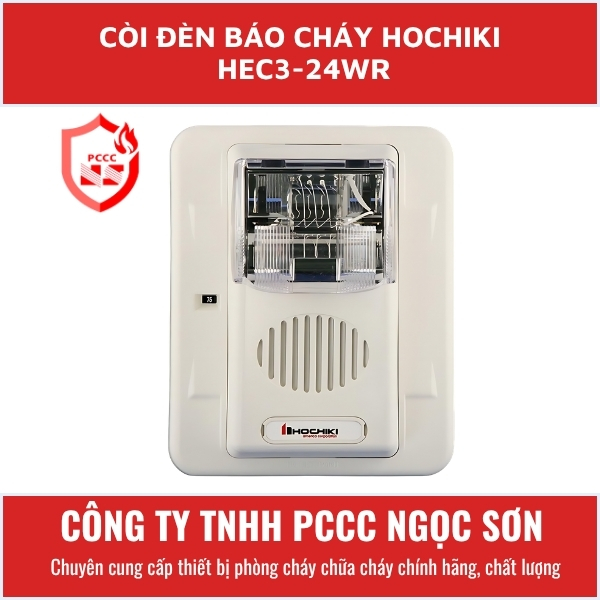

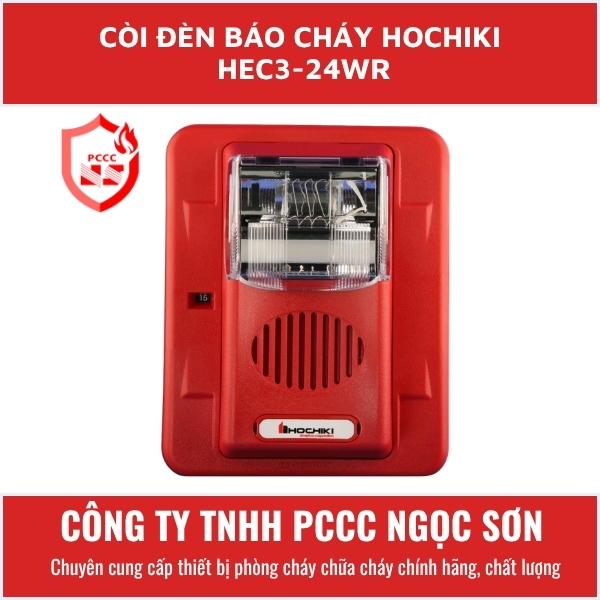

Còi đèn báo cháy Hochiki HEC3-24WR

Còi Đèn Chớp Hochiki HEC3-24WR là thiết bị cảnh báo cháy kết hợp 2 trong 1: còi báo âm thanh và đèn chớp báo ánh sáng, dùng trong hệ thống báo cháy thường (conventional) của Hochiki.

TIÊU CHUẨN • Điện áp danh định 12VDC và 24VDC • Các thiết bị 24VDC có tùy chọn cường độ sáng (candela) có thể điều chỉnh tại chỗ: 15, 30, 60, 75 và 110 cd •

Các thiết bị 12VDC có tùy chọn cường độ sáng có thể điều chỉnh tại chỗ: 15, 30, 60 và 75 cd • Còi HEH có sẵn loại 12VDC hoặc 24VDC

Giá đỡ Super-Slide® – Dễ dàng kiểm tra giám sát • Checkmate® – Xác minh điện áp tức thì • Kích thước thiết bị: Cao 5″ x Rộng 4,5″ x Sâu 2,5″ • Đồng bộ hóa đèn chớp và/hoặc còi với Mô-đun điều khiển dòng Hochiki (sản phẩm 12VDC phải sử dụng mô-đun AVSM)

Đấu dây trước cho toàn bộ hệ thống, sau đó mới lắp đặt thiết bị báo hiệu • Giảm chi phí lắp đặt và vận hành • Đầu nối dây vào: cỡ dây 12 đến 18 AWG

Công tắc chọn mức âm lượng cao hoặc thấp (dBA)

Công tắc chọn kiểu âm thanh: chuông (chime), âm hú (whoop), âm cơ học và âm tần số 2400Hz

Lưới bảo vệ chống can thiệp trái phép

Công tắc chọn chế độ âm thanh liên tục hoặc Temporal 3 (không áp dụng cho âm hú)

Lắp nổi với đế HSB (hộp lắp nổi trần nhà của Hochiki)

Tắt còi trong khi đèn chớp vẫn hoạt động

Dải điện áp rộng: 8-17,5VDC (thiết bị 12VDC) và 16-33VDC hoặc FWR (thiết bị 24VDC)



Chức năng chính

Khi tủ trung tâm báo cháy phát tín hiệu sự cố, HEC3-24WR sẽ đồng thời:

Phát âm thanh còi lớn để cảnh báo bằng tiếng.

Nhấp nháy đèn chớp mạnh để cảnh báo bằng ánh sáng, giúp người trong khu vực dễ nhận biết và sơ tán

Thiết bị thường được lắp ở hành lang, cầu thang, trước cửa phòng, khu vực sản xuất, kho, nhà xưởng, khách sạn, nhà hàng… nơi cần cảnh báo rõ ràng cho nhiều người.

Đặc điểm kỹ thuật nổi bật

Điện áp hoạt động: 24VDC (dải điện áp rộng, giảm ảnh hưởng sụt áp đường dây).

Cường độ âm thanh: khoảng 90 dB tại 3 m, đủ lớn để nghe thấy trong môi trường nhiều tiếng ồn.

Đèn chớp: có thể tùy chỉnh cường độ chớp (candela) phù hợp yêu cầu ứng dụng, ví dụ các mức như 15, 30, 60, 75, 110 cd.

Thiết kế: màu đỏ đặc trưng cho hệ thống PCCC, đi kèm đế gắn tường và nắp che dây, dễ lắp đặt, kiểm tra, bảo trì.

Tùy chỉnh: có thể chọn kiểu âm thanh còi và mức độ chớp đèn phù hợp với từng khu vực.

Vai trò trong hệ thống PCCC

Là thiết bị cảnh báo sơ tán khi có cháy, giúp người trong khu vực:

Nhận biết nhanh sự cố qua âm thanh và ánh sáng.

Kịp thời di chuyển ra ngoài trước khi tình hình nguy hiểm hơn.

Trong một số hệ thống chữa cháy khí (FM200, CO2…), loại còi đèn này còn được dùng làm còi đèn cảnh báo xả khí, lắp gần cửa ra vào phòng để báo cho người bên trong thoát ra và ngăn người khác vào.



Câu hỏi thường gặp (FAQ)

HEC3-24WR là gì và dùng cho hệ thống nào?

Là còi đèn báo cháy kết hợp (horn + strobe) của Hochiki, thuộc dòng HE/HE3.

Thiết kế cho hệ thống báo cháy thường (conventional), kết nối với ngõ ra chuông/còi 24VDC của tủ trung tâm.

Điện áp hoạt động và dải điện áp cho phép?

Điện áp danh định: 24VDC (có phiên bản 12VDC, nhưng mã HEC3-24WR là 24V).

Dải điện áp làm việc rộng: 16–33VDC (hoặc FWR), giúp giảm ảnh hưởng sụt áp đường dây.

Có thể tùy chỉnh âm thanh và độ chớp không?

Có. HEC3-24WR cho phép:

Chọn kiểu âm thanh bằng công tắc gạt (dip switch):

Chime (tiếng vang), whoop (còi hụ), mechanical (máy móc), 2400 Hz tone.

Chỉnh mức âm lượng: low / high.

Chỉnh cường độ đèn chớp (candela): 15, 30, 60, 75, 110 cd (đối với phiên bản 24VDC).

Việc cài đặt thực hiện qua các switch gạt phía sau thiết bị trước khi lắp cố định.

Cường độ âm thanh bao nhiêu?

Mức âm thanh khoảng 62–82 dB(A) tùy cài đặt, đo ở khoảng cách 3 m (10 ft).

Đủ lớn để cảnh báo trong môi trường hành lang, nhà xưởng, kho, văn phòng có nhiều tiếng ồn.

Lắp đặt ở đâu là phù hợp?

Thường lắp trên tường, ở vị trí dễ thấy, dễ nghe:

Hành lang, cầu thang, trước cửa phòng, khu sản xuất, kho, nhà hàng, khách sạn…

Tránh nơi ẩm ướt trực tiếp, mưa hắt, bụi bẩn quá nhiều.

Có dùng được ngoài trời không?

Không. HEC3-24WR chỉ dùng trong nhà (indoor), không có khả năng chống nước, không liệt kê cho outdoor hay drip-proof.

Hướng dẫn lắp đặt cơ bản như thế nào?

Các bước chính:

Tắt nguồn 24VDC trước khi đấu dây.

Cài đặt trước candela và kiểu âm thanh bằng switch gạt phía sau.

Đấu dây vào 2 terminal của còi đèn:

Dây tối thiểu 18 AWG (≈ 0.8 mm²) hoặc lớn hơn (12–18 AWG theo khuyến cáo).

Gắn đế (bracket) lên hộp điện (hộp 4″ square, 2-gang, hoặc hộp âm tường phù hợp).

Trượt thân còi đèn vào bracket cho đến khi khớp với khối terminal.

Lắp vỏ, vặn ốc cố định, che nắp nhựa.

Cấp nguồn, kiểm tra hoạt động khi tủ trung tâm kích báo động

Có thể tách riêng còi và đèn không?

Có hướng dẫn kỹ thuật cho phép tách 2 bộ phận còi và đèn trong dòng HEC3 để lắp riêng ở 2 vị trí khác nhau (ví dụ: còi một chỗ, đèn một chỗ) khi cần.

Việc này đòi hỏi thao tác kỹ thuật theo hướng dẫn chi tiết, không nên tự làm nếu không có kinh nghiệm.

Làm sao tắt còi đèn khi đang báo động?

Không có nút tắt trên HEC3-24WR.

Việc tắt/ngừng còi đèn do tủ trung tâm điều khiển qua chức năng:

Alarm Silence (tạm tắt chuông/còi).

Reset (xóa trạng thái báo động).

Khi tủ ngắt ngõ ra 24VDC, còi đèn sẽ ngừng hoạt động.

Dùng cho cảnh báo xả khí chữa cháy được không?

Có. HEC3-24WR thường được dùng làm còi đèn cảnh báo xả khí trong hệ FM200, CO2, Novec…

Lắp gần cửa phòng máy, phòng server, kho hóa chất… để:

Cảnh báo người trong phòng thoát ra.

Ngăn người khác vào khi đang xả khí.

Kích thước và màu sắc?

Kích thước: khoảng 12.7 cm × 11.4 cm × 6.3 cm (5″ × 4.5″ × 2.5″).

Màu mặt trước: đỏ (WR = White/Red tùy phiên bản, thường gặp là đỏ).

Bảo hành và xử lý sự cố?

Bảo hành thông thường: 12 tháng (tùy nhà phân phối).

Khi gặp sự cố (không kêu, không chớp, kêu yếu, chớp không đều):

Kiểm tra nguồn 24VDC tại terminal.

Kiểm tra cài đặt dip switch.

Thay thế thiết bị nếu hỏng phần còi/đèn bên trong.

Theo khuyến cáo của Hochiki, nếu lỗi phần cứng, cần ngắt nguồn, tháo thiết bị, đóng gói và liên hệ bộ phận dịch vụ để bảo hành/đổi mới.
