Thông số kỹ thuật chính

Model: AH-01313

Nguồn điện: 24V DC

Dòng điện khi báo động: 12mA (ở 24V DC)

Chất liệu: Nhựa chống cháy

Màu sắc: Vỏ trắng, đèn LED đỏ cường độ cao

Kích thước: 70mm (cao) × 70mm (rộng) × 15mm (dày)

Trọng lượng: khoảng 32g

Nhiệt độ môi trường làm việc: -10°C ~ +55°C

Công dụng & đặc điểm nổi bật

Chỉ thị từ xa: Đảm bảo tín hiệu báo cháy được truyền và hiển thị ở vị trí dễ quan sát bên ngoài phòng kín, hỗ trợ lực lượng ứng cứu xác định nhanh khu vực có cháy.

LED cường độ cao: Giúp nhận diện nhanh ngay cả trong điều kiện ánh sáng yếu hoặc có khói nhẹ.

Tiêu thụ điện thấp: 12mA giúp giảm tải cho tủ trung tâm báo cháy khi lắp số lượng lớn.

Thiết kế mỏng, thẩm mỹ: Độ dày chỉ 15mm, dễ lắp đặt trên tường/trần, phù hợp khách sạn, căn hộ, văn phòng

Lưu ý khi sử dụng

Thiết bị này thường được đấu nối với hệ thống báo cháy 24V DC (tủ trung tâm + module/đầu báo tương thích).

Cần tuân thủ quy chuẩn PCCC hiện hành và hướng dẫn lắp đặt của nhà sản xuất/Horing.

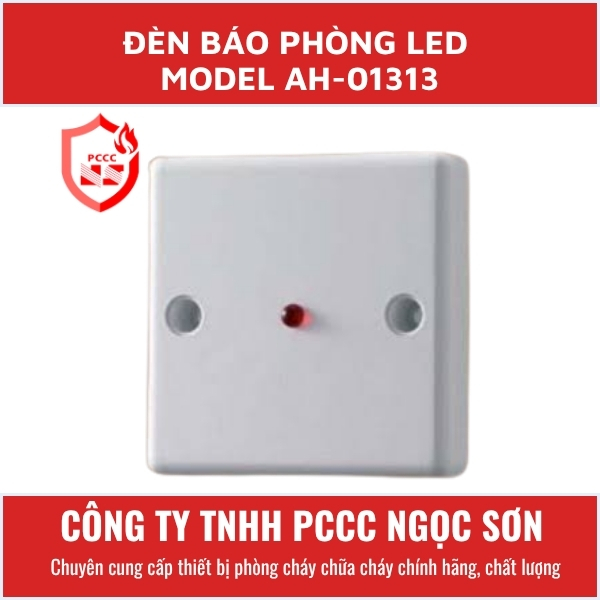

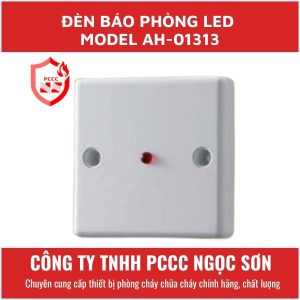

Đèn báo phòng AH-01313 dùng để làm gì?

Là đèn chỉ thị báo cháy từ xa (Remote Indicating Lamp), gắn bên ngoài phòng kín để hiển thị khi có đầu báo (khói/nhiệt) bên trong kích hoạt báo động.

Giúp người bên ngoài và lực lượng PCCC nhận biết nhanh phòng nào đang báo cháy.

AH-01313 có phải là đầu báo cháy không?

Không. Đây chỉ là đèn báo phụ, không tự phát hiện khói hay nhiệt.

Nó nhận tín hiệu từ đầu báo cháy (hoặc module) và sáng đỏ khi có báo động.

Đèn hoạt động ở điện áp bao nhiêu?

Điện áp làm việc tiêu chuẩn: 24V DC.

Dòng tiêu thụ khi báo động: khoảng 12mA (rất thấp).

Cách đấu dây cơ bản cho AH-01313?

Tùy hãng đầu báo/tủ trung tâm, nhưng nguyên tắc chung:

Dây dương (+): lấy từ chân ra (Out) của đầu báo hoặc chân tín hiệu báo động của module, nối vào cực dương của đèn.

Dây âm (–): lấy từ chân âm chung (RI/KL hoặc chân âm của đầu báo) nối vào cực âm của đèn.

Khi đầu báo kích hoạt, điện áp xuất hiện ở hai chân dành cho đèn phụ → đèn AH-01313 sáng đỏ

Đèn sáng liên tục hay nhấp nháy khi báo cháy?

AH-01313 thường sáng đỏ liên tục (steady) khi có báo động, khác với đèn chớp/còi chớp (flash) do tủ trung tâm điều khiển toàn khu

Có thể dùng AH-01313 cho nhiều đầu báo cùng phòng không?

Có, miễn là:

Các đầu báo cùng khu vực được cấu hình để xuất tín hiệu ra chân đèn phụ (RI/KL) khi báo động, hoặc

Dùng module trung gian để gom tín hiệu rồi cấp cho 1 hoặc nhiều đèn AH-01313.

Cần tính toán dòng điện tổng để không vượt quá khả năng xuất tín hiệu của đầu báo/module.

Đèn có dùng được ngoài trời không?

AH-01313 được thiết kế chủ yếu cho trong nhà (văn phòng, khách sạn, căn hộ, nhà xưởng).

Nếu lắp ở khu vực có thể bị hắt mưa, độ ẩm cao, cần có hộp bảo vệ/hộp kỹ thuật phù hợp và đảm bảo tiêu chuẩn môi trường.

Tuổi thọ và bảo trì như thế nào?

Tuổi thọ thực tế phụ thuộc vào môi trường và chất lượng hệ thống, thường 5–7 năm hoặc hơn nếu bảo trì tốt.

Bảo trì:

Kiểm tra định kỳ cùng hệ thống báo cháy (test chức năng, vệ sinh bụi).

Thay thế khi vỏ nứt, LED mờ, hoặc không sáng khi test báo động.

Làm sao biết đèn AH-01313 còn hoạt động tốt?

Khi hệ thống ở chế độ bình thường: đèn tắt.

Khi test báo động (dụng cụ test đầu báo hoặc nút test trên tủ): đèn phải sáng đỏ rõ tại vị trí lắp.

Nếu đầu báo đã báo động mà đèn không sáng → kiểm tra:

Đấu dây đúng cực (+/–) chưa

Có điện áp ra chân đèn phụ của đầu báo/module không

Đèn có bị hỏng LED/mạch không.

AH-01313 khác gì so với đèn chớp, đèn exit, đèn sự cố?

AH-01313 (đèn báo phòng): sáng đỏ liên tục, chỉ báo vị trí đầu báo kích hoạt.

Đèn chớp/còi chớp: nhấp nháy cường độ cao, báo động chung cho cả khu vực/tầng.

Đèn exit: chỉ lối thoát nạn, luôn sáng hoặc tự bật khi mất điện.

Đèn chiếu sáng sự cố: tự bật khi mất điện để chiếu sáng lối đi, không liên quan trực tiếp đến tín hiệu báo cháy
