Nút nhấn báo cháy khẩn cấp

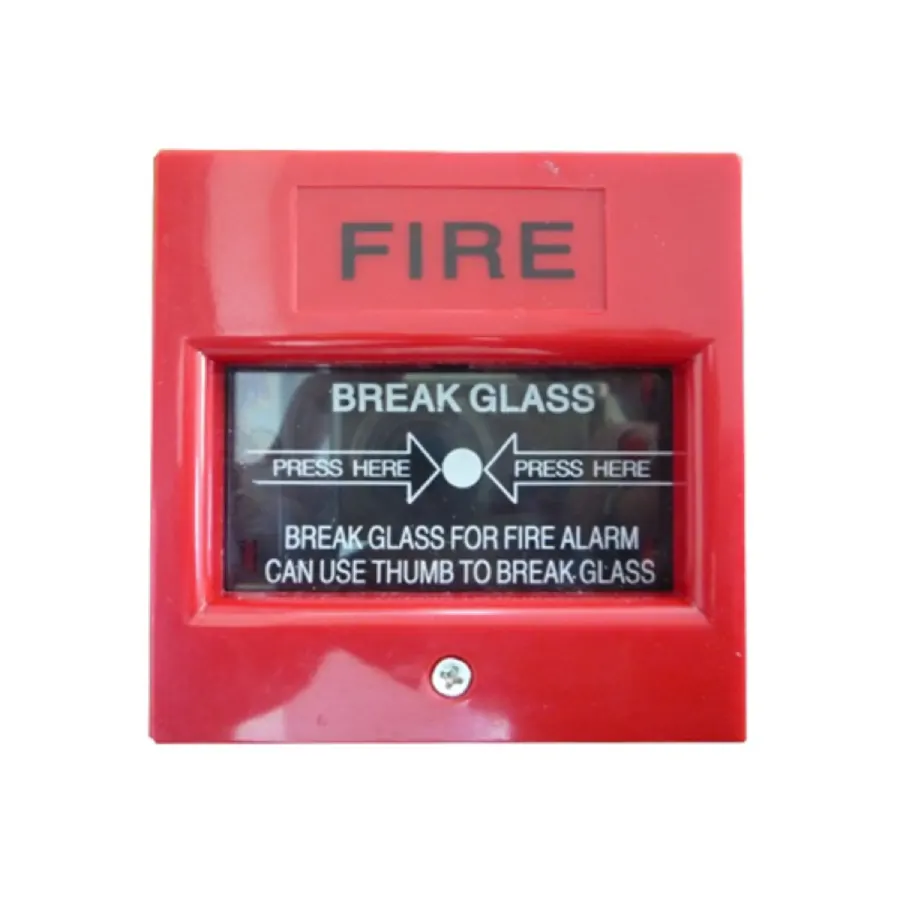

Nút nhấn khẩn cấp FM-FP1 là thiết bị báo cháy thủ công (manual call point) hình vuông, do hãng Formosa (Đài Loan) sản xuất, dùng để kích hoạt tín hiệu báo cháy về tủ trung tâm khi con người phát hiện sự cố.

Đặc điểm chính

Kiểu dáng: Vuông, màu đỏ, dễ nhận biết trong tình huống khẩn cấp.

Chức năng: Khi nhấn (thường sau khi mở/lớp bảo vệ trong suốt), thiết bị truyền tín hiệu báo cháy về trung tâm điều khiển, kích hoạt còi/đèn và các thiết bị liên động.

Cơ chế reset: Có thể tự hoàn nguyên (reset bằng nút) mà không cần tháo rời thân thiết bị, giúp bảo trì nhanh

Vỏ & nắp bảo vệ: Nhựa chống cháy; nắp trong suốt có thể tái sử dụng, bảo vệ nút tránh nhấn nhầm.

Thông số kỹ thuật điển hình (dòng FM-FP1)

Các nguồn công bố có chênh lệch nhỏ tùy nhà phân phối, nhưng phổ biến như sau:

Nguồn điện làm việc: 24VDC (tương thích dải 12–24VDC tùy tài liệu).

Dòng báo động / tiêu thụ: khoảng 75 mA (một số nơi ghi 30 mA tùy phiên bản/cấu hình).

Tiếp điểm chịu tải: 1A @ 30VDC (tài liệu kỹ thuật Formosa).

Môi trường làm việc: Nhiệt độ khoảng -10°C ~ 50°C, độ ẩm 0–95%.

Đèn báo: LED đỏ chỉ thị khi đã kích hoạt báo cháy.

Chất liệu: Nhựa tổng hợp chống cháy, màu đỏ.

Lưu ý: Mã FMC-FP1 thường là phiên bản tròn, còn FM-FP1 là phiên bản vuông; thông số cốt lõi tương tự nhau nhưng khác hình dáng và một số chi tiết lắp đặt.

Ứng dụng

Lắp đặt trong hệ thống báo cháy tự động tại: văn phòng, nhà xưởng, khách sạn, bệnh viện, trường học, trung tâm thương mại… để người dùng có thể chủ động báo động khi phát hiện cháy trước khi hệ tự động kích hoạt.

Hướng dẫn lắp đặt và đấu nối nút nhấn khẩn cấp FM-FP1 (Formosa)

Dưới đây là quy trình chuẩn để lắp đặt và đấu nối nút nhấn khẩn cấp FM-FP1 vào hệ thống báo cháy có dây.

Chuẩn bị trước khi lắp

Tắt nguồn 24VDC cấp cho vùng/zone sẽ lắp (an toàn điện).

Kiểm tra:

Cáp tín hiệu (thường 2 sợi, tiết diện 0.75–1.5 mm², chống nhiễu nếu đi xa).

Ống luồn dây, hộp đế âm tường/tường nổi phù hợp kích thước nút vuông FM-FP1.

Xác định vị trí lắp:

Nơi dễ thấy, dễ tiếp cận, gần lối thoát hiểm, hành lang, cầu thang.

Chiều cao lắp tiêu chuẩn: 1.2–1.5 m so với mặt sàn (tùy quy chuẩn địa phương).

Tháo vỏ và chuẩn bị thân nút

Dùng vít mở nắp trong suốt và tách mặt trước khỏi đế (tùy thiết kế: vít hoặc lẫy).

Kiểm tra bên trong:

Các đầu cực (terminal) thường ký hiệu: L1, L2 (hoặc +, –) cho đường tín hiệu vào trung tâm

Có thể có thêm đầu EOL (điện trở cuối dây) nếu hệ thống yêu cầu giám sát đường dây

Đi dây từ trung tâm đến vị trí lắp

Kéo cáp 2 lõi từ tủ trung tâm (hoặc module zone) đến vị trí lắp nút FM‑FP1.

Nếu nhiều nút cùng zone: có thể đấu nối tiếp (daisy-chain):

Dây từ trung tâm → nút 1 → nút 2 → … → cuối zone.

Ở cuối tuyến, lắp điện trở cuối dây (EOL) theo yêu cầu của trung tâm (thường 4.7kΩ–10kΩ, tùy hãng).

Đấu nối dây vào nút FM-FP1

Tùy sơ đồ của trung tâm, nhưng nguyên lý cơ bản:

Đấu cơ bản (1 nút trên zone)

Dây + (L1) từ trung tâm → cực L1/+ của FM-FP1.

Dây – (L2) từ trung tâm → cực L2/– của FM-FP1.

Khi nhấn nút: tiếp điểm đóng, dòng tăng/giảm theo thiết kế → trung tâm nhận báo cháy zone đó

Đấu nhiều nút cùng zone (nối tiếp)

Dây từ trung tâm vào cực L1/L2 của nút 1.

Từ nút 1, dùng 2 dây nối tiếp sang L1/L2 của nút 2, tiếp tục đến nút cuối.

Cuối cùng, lắp điện trở EOL giữa L1 và L2 tại nút cuối cùng.

Nếu hệ thống dùng module giám sát (addressable), FM-FP1 được đấu vào đầu vào của module theo sơ đồ của module đó, không đấu thẳng vào loop.

Cố định thân nút và hoàn thiện

Luồn dây gọn vào hộp đế, tránh chập, đứt.

Bắt vít cố định đế FM-FP1 vào hộp/hộp âm.

Lắp lại mặt trước, nắp trong suốt, siết vít.

Dán nhãn “NÚT NHẤN KHẨN CẤP” / “FIRE” phía trên hoặc cạnh nút.

Kiểm tra và test

Cấp lại nguồn 24VDC cho zone.

Kiểm tra trạng thái bình thường trên trung tâm (không báo lỗi, không báo cháy giả).

Test chức năng:

Mở nắp bảo vệ, nhấn nút FM-FP1.

Quan sát: đèn LED trên nút sáng đỏ, trung tâm báo cháy đúng zone.baochayformosa

Reset:

Dùng chìa khóa reset hoặc nút reset (tùy phiên bản) để đưa nút về trạng thái bình thường.

Nếu không báo cháy/báo lỗi:

Kiểm tra lại đấu dây, tiếp xúc đầu cốt, giá trị EOL, cài đặt zone trên trung tâm.

Lưu ý an toàn và tuân thủ

Tuân thủ tiêu chuẩn PCCC địa phương và hướng dẫn của nhà sản xuất trung tâm báo cháy.

Không lắp nơi dễ va đập mạnh, ẩm ướt trực tiếp, hoặc bị che khuất.

Chỉ cho nhân sự có chuyên môn thực hiện đấu nối và cấu hình.
