Đầu báo Beam GST I-9105R là gì?

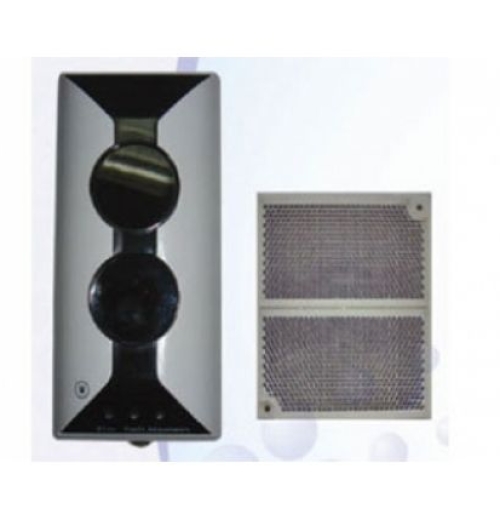

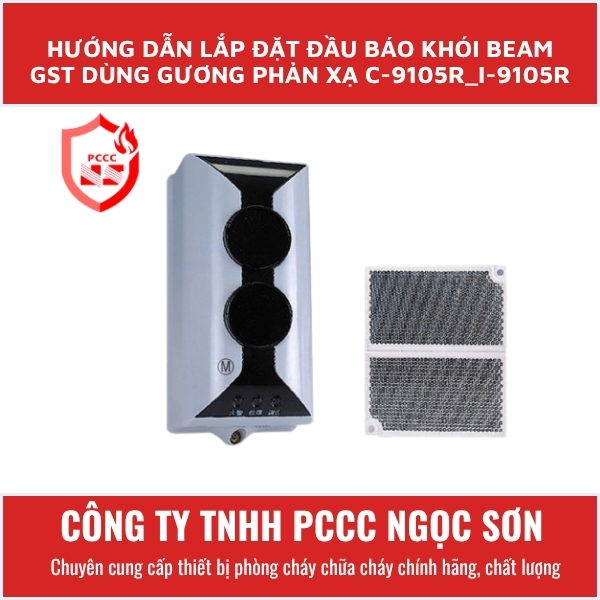

GST I-9105R là đầu báo khói Beam phản xạ thông minh của GST. Thiết bị tích hợp bộ phát và bộ thu tia hồng ngoại trong cùng một đầu báo, kết hợp với tấm phản xạ lắp đối diện để tạo thành đường truyền quang học.

Không giống đầu báo khói dạng điểm chỉ giám sát một khu vực nhỏ, đầu báo Beam theo dõi sự suy giảm tín hiệu hồng ngoại trên toàn bộ đường truyền giữa đầu báo và gương phản xạ. Vì vậy, sản phẩm phù hợp cho khu vực có chiều dài giám sát từ 8 m đến 100 m, chiều rộng giám sát khoảng 14 m, đáp ứng không gian rộng hoặc có mái cao.

Ưu điểm nổi bật

Sử dụng công nghệ tia hồng ngoại phản xạ để phát hiện khói trong không gian lớn.

Là đầu báo khói có địa chỉ, kết nối với hệ thống báo cháy địa chỉ GST.

Bộ phát và bộ thu tích hợp trong một thiết bị; chỉ cần lắp thêm bộ phản xạ ở đầu đối diện.

Phù hợp cho công trình có trần cao hoặc vị trí khó bảo trì như nhà xưởng, nhà kho, hội trường và trung tâm thương mại.

Tầm giám sát theo chiều dài từ 8 m đến 100 m.

Chiều rộng vùng giám sát khoảng 14 m; khu vực bảo vệ thực tế cần được thiết kế theo chiều cao trần, kết cấu công trình và hồ sơ PCCC.

Có khả năng điều chỉnh góc lắp đặt từ -6° đến +6°, hỗ trợ căn chỉnh tia tới bộ phản xạ.

Có 2 mức độ nhạy có thể cài đặt, lần lượt khoảng 1,6 dB và 2,3 dB

Hỗ trợ giám sát lỗi lệch tia, lỗi che khuất đường truyền và lỗi kết nối theo chức năng của hệ thống

Thông số kỹ thuật

Thông số	GST I-9105R
Tên sản phẩm	Đầu báo khói Beam dạng phản xạ GST I-9105R
Loại đầu báo	Đầu báo khói tia hồng ngoại phản xạ có địa chỉ
Nguyên lý hoạt động	Đo suy giảm tia hồng ngoại phản xạ do khói
Hệ thống tương thích	Hệ thống báo cháy địa chỉ GST
Điện áp nguồn	24 VDC, dải 15–28 VDC
Điện áp loop	24 VDC, dải 15–28 VDC
Dòng khi khởi động/căn chỉnh	≤ 20 mA
Dòng chờ	≤ 8 mA hoặc ≤ 12 mA tùy phiên bản tài liệu
Dòng báo động	≤ 12 mA hoặc ≤ 22 mA tùy phiên bản tài liệu
Tầm giám sát	8–100 m
Bề rộng giám sát	Khoảng 14 m
Góc căn chỉnh	-6° đến +6°
Độ lệch góc tối đa	±0,5°
Độ nhạy	Mức 1: 1,6 dB; Mức 2: 2,3 dB
Nhiệt độ hoạt động	-10°C đến +50°C
Độ ẩm tương đối	≤ 95%, không ngưng tụ
Cấp bảo vệ	IP20; có thể tăng mức bảo vệ khi xử lý kín theo hướng dẫn phù hợp
Vật liệu	Nhựa ABS màu xám
Kích thước tham khảo	206 × 95 × 95 mm
Tiêu chuẩn tham chiếu	EN 54-12 / BS EN 54 Part 12

Thông số có thể thay đổi theo phiên bản thiết bị và tài liệu kỹ thuật áp dụng. Khi đặt hàng hoặc triển khai công trình, cần đối chiếu đúng model, tủ trung tâm và catalogue của nhà sản xuất.

Ứng dụng phù hợp

Đầu báo khói Beam GST I-9105R thường được lựa chọn cho các vị trí mà việc dùng nhiều đầu báo khói quang dạng điểm không thuận tiện hoặc khó kiểm tra, vệ sinh:

Nhà xưởng sản xuất và khu công nghiệp.

Kho hàng, kho logistics và kho chứa vật tư.

Nhà kho có mái cao hoặc kết cấu mái thép.

Nhà thi đấu, sân vận động trong nhà và hội trường.

Trung tâm thương mại, siêu thị và khu vực thông tầng.

Nhà ga, khu vực công cộng và sảnh lớn.

Rạp chiếu phim, nhà hát, trung tâm hội nghị.

Nhà thờ, công trình có mái vòm hoặc không gian rộng.

Thiết bị chủ yếu dùng trong nhà, tại nơi có đường truyền tia hồng ngoại ổn định. Không nên lắp ở khu vực ngoài trời, nơi có mưa, sương mù, ánh sáng trực tiếp mạnh, rung lắc lớn hoặc vật cản thường xuyên che khuất đường tia.

Lưu ý lắp đặt

1. Xác định khoảng cách giữa đầu báo và tấm phản xạ trong giới hạn 8–100 m.

2. Lắp đầu báo và gương phản xạ trên kết cấu chắc chắn, hạn chế rung động hoặc dịch chuyển theo thời gian.

3. Bảo đảm đường truyền tia không bị che bởi dầm, đèn treo, biển quảng cáo, cầu trục, cửa cuốn, hàng hóa xếp cao hoặc thiết bị mới lắp đặt sau này.

4. Không bố trí tại vị trí dễ có hơi nước, bụi dày, khói công nghệ thường xuyên hoặc sương mù, vì các yếu tố này có thể làm suy giảm tín hiệu và gây báo lỗi/báo động.

5. Căn chỉnh thiết bị đúng hướng bằng đèn chỉ thị hoặc quy trình cài đặt của GST; sai lệch góc tối đa chỉ khoảng ±0,5° nên cần thực hiện chính xác.anphat

6. Đấu nối nguồn 24 VDC và đường loop theo sơ đồ của tủ trung tâm báo cháy GST.

7. Thực hiện kiểm tra, nghiệm thu, thử báo động và kiểm tra tín hiệu lỗi sau khi lắp đặt.

8. Vệ sinh bề mặt đầu báo và tấm phản xạ định kỳ để hạn chế bụi bẩn làm suy giảm tín hiệu quang học.

Câu hỏi thường gặp

Đầu báo Beam GST I-9105R có phải là đầu báo địa chỉ không?

Có. GST I-9105R là đầu báo Beam dạng phản xạ có địa chỉ, sử dụng cho hệ thống báo cháy địa chỉ GST. Địa chỉ thiết bị cần được cài đặt và quản lý đúng theo cấu hình của tủ trung tâm.

Tầm dò của GST I-9105R là bao xa?

Tầm giám sát của thiết bị từ 8 m đến 100 m, tính theo chiều dài đường truyền tia giữa đầu báo và tấm phản xạ.

Đầu báo Beam có dùng được ngoài trời không?

Không nên. GST I-9105R được thiết kế chủ yếu cho ứng dụng trong nhà. Mưa, sương mù, bụi bẩn, nắng gắt, rung động hoặc vật cản di chuyển có thể làm suy giảm tín hiệu tia và ảnh hưởng đến độ ổn định của thiết bị

Đầu báo Beam có thay thế hoàn toàn đầu báo khói điểm không?

Không phải mọi trường hợp. Đầu báo Beam phù hợp với không gian rộng, dài hoặc trần cao. Việc có dùng Beam thay cho đầu báo điểm hay kết hợp cả hai phải dựa trên bản vẽ thiết kế PCCC, đặc điểm công trình và yêu cầu thẩm duyệt/nghiệm thu hiện hành.

Vì sao đầu báo Beam thường báo lỗi?

Những nguyên nhân phổ biến gồm tấm phản xạ bị bẩn, đầu báo lệch góc, có vật cản trên đường tia, nguồn điện không ổn định, dây tín hiệu có vấn đề hoặc kết cấu công trình rung lắc. Cần kiểm tra căn chỉnh, vệ sinh và thử lại theo hướng dẫn kỹ thuật.

Có cần bảo trì đầu báo Beam định kỳ không?

Có. Cần kiểm tra độ chắc chắn của giá đỡ, làm sạch mặt đầu báo và tấm phản xạ, kiểm tra đèn chỉ thị, nguồn cấp, tín hiệu loop, trạng thái lỗi và chức năng báo cháy theo kế hoạch bảo trì hệ thống PCCC của công trình.

GST I-9105R có phải model mới nhất không?

Một số nhà cung cấp tại Việt Nam ghi nhận I-9105R đã được thay thế bằng model GST DC-9105E. Vì tình trạng model phụ thuộc nguồn hàng và hệ thống đang sử dụng, khách hàng nên kiểm tra phiên bản tủ trung tâm, khả năng tương thích loop và yêu cầu hồ sơ công trình trước khi lựa chọn
