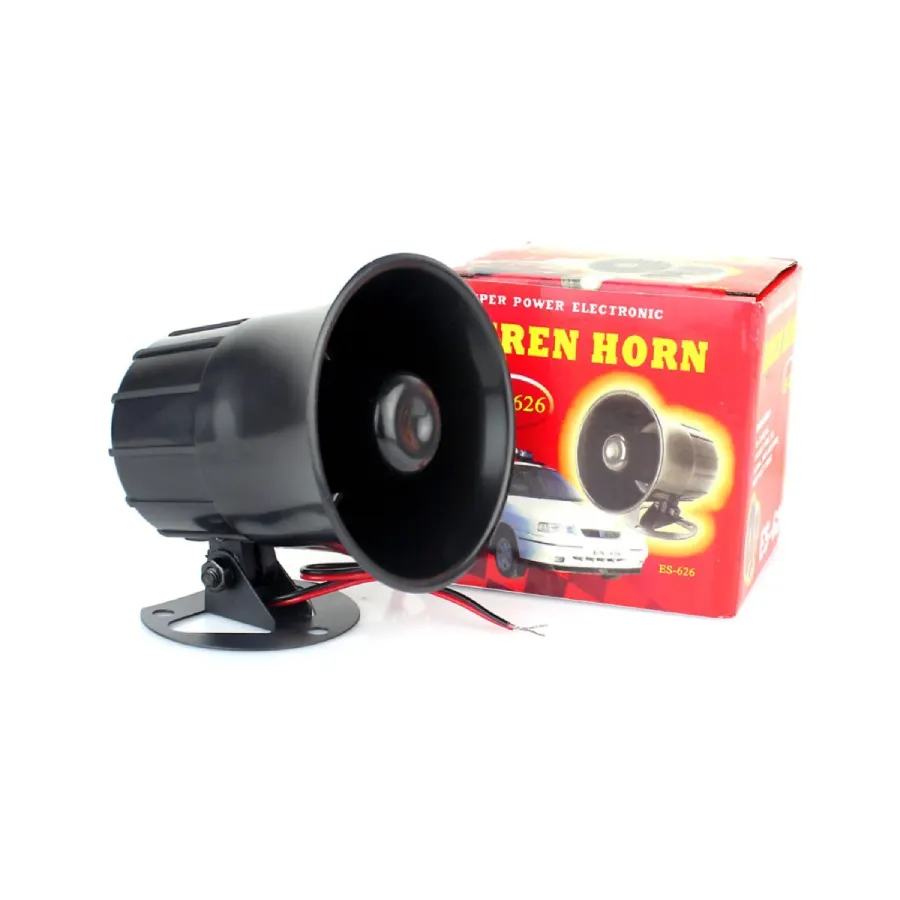

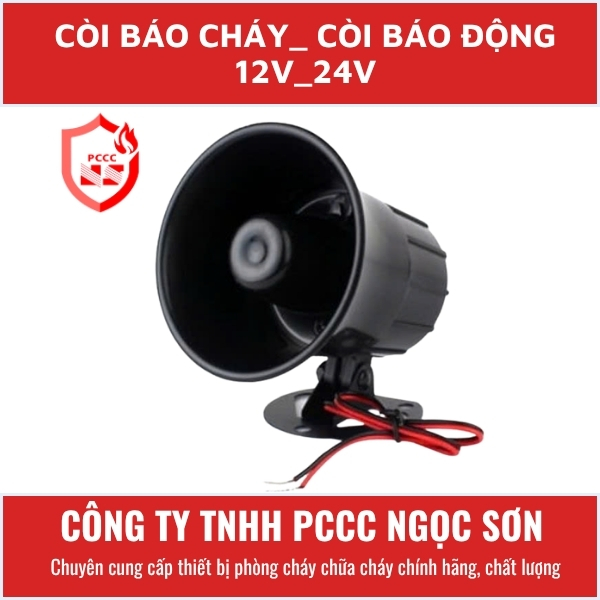

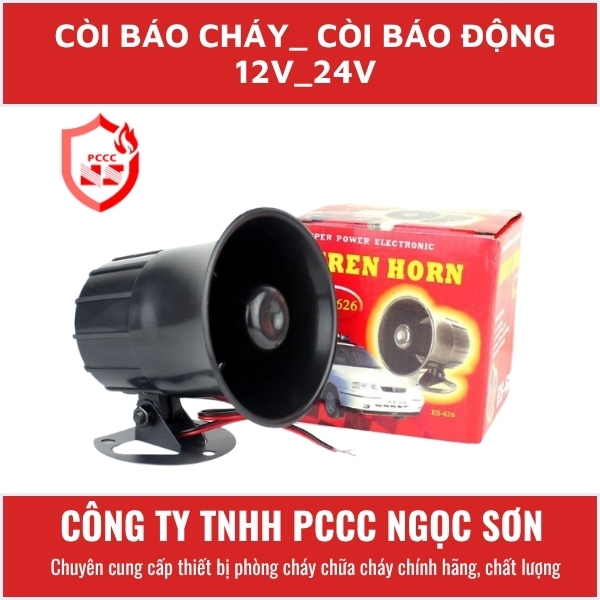

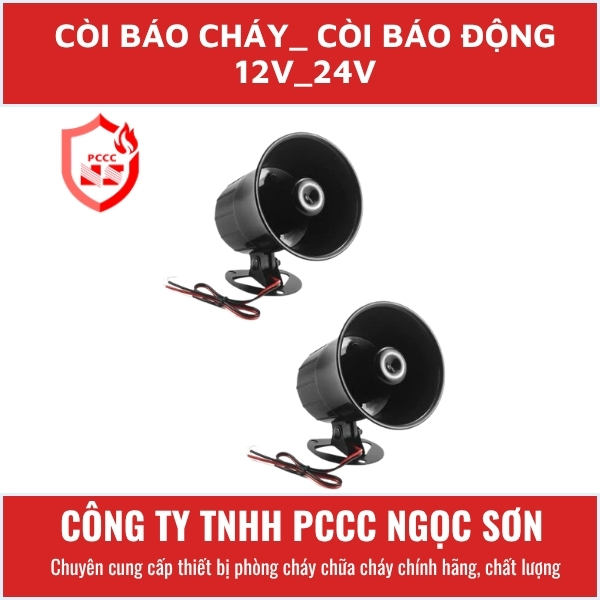

Còi báo cháy_ còi báo động 12V_24V

Đặc điểm	Còi 12V	Còi 24V
Nguồn điện	12V DC (ắc-quy nhỏ, adapter)	24V DC (thường dùng cho hệ thống lớn)
Ứng dụng phổ biến	Hộ gia đình, xe cộ, hệ thống nhỏ	Xí nghiệp, cơ quan, hệ thống trung tâm lớn
Âm thanh	Cao, rõ	Ấm hơn, ít chói tai
Độ phổ biến	Rất phổ biến	Phổ biến trong công nghiệp

Lưu ý khi chọn mua

Phù hợp với tủ trung tâm: Nếu tủ báo động trung tâm của bạn là loại 12V thì chọn còi 12V; nếu là 24V thì chọn còi 24V để đảm bảo tương thích

Công suất và âm lượng: Tùy nhu cầu mà chọn công suất từ 10W đến 100W, âm lượng từ 110 dB trở lên cho khu vực rộng.

Tính năng kèm theo: Một số model có kèm đèn nháy cảnh báo, giúp tăng hiệu quả thị giác khi báo động.



Cách kết nối còi báo động với hệ thống tủ

Nguyên tắc cơ bản

Còi báo động thường có 2 dây: dương (+) (thường màu đỏ) và âm (–) (thường màu đen).

Tủ trung tâm báo động/báo cháy có các ngõ ra chuyên dụng cho thiết bị phát âm như: Bell+ / Bell–, Sounder, hoặc NAC (Notification Appliance Circuit).

Phải đúng điện áp: còi 12V chỉ dùng với ngõ ra 12V, còi 24V chỉ dùng với ngõ ra 24V.

Cách đấu trực tiếp vào tủ trung tâm (hệ thường)

Bước 1: Ngắt nguồn tủ trung tâm

Tắt nguồn AC và ngắt ắc-quy trước khi đấu dây để đảm bảo an toàn.

Bước 2: Xác định ngõ ra Bell / Sounder trên tủ

Trên bo mạch tủ, tìm các chân ký hiệu:

Bell+ (dương) và Bell– hoặc GND (âm)

Hoặc Sounder+ / Sounder–

Với tủ báo cháy: có thể là NAC+ / NAC–.

Bước 3: Đấu dây từ tủ đến còi

Kéo 2 sợi dây tín hiệu từ tủ đến vị trí lắp còi.

Đấu theo đúng cực tính:

Dây dương (+) từ Bell+ → cực dương của còi (thường dây đỏ).

Dây âm (–) từ Bell– / GND → cực âm của còi (thường dây đen).

Lưu ý: Một số còi có thể hoạt động dù đấu nhầm cực, nhưng về kỹ thuật vẫn nên đấu đúng để tránh hư thiết bị về lâu dài.

Bước 4: Lắp điện trở cuối tuyến (EOL) – nếu tủ yêu cầu

Với hệ báo cháy, tại còi cuối cùng của nhánh, lắp điện trở cuối tuyến (thường 4.7kΩ hoặc 10kΩ tùy hãng) để tủ giám sát lỗi đứt dây.

Bước 5: Kiểm tra hoạt động

Cấp nguồn lại cho tủ.

Kích hoạt chế độ báo động (test) để kiểm tra còi có hú khi tủ báo động hay không

Trường hợp đấu nhiều còi (mắc song song)

Nếu cần gắn nhiều còi vượt quá khả năng dòng của ngõ Bell:

Dùng nguồn phụ (12V/24V) và tiếp điểm relay của tủ:

Dây dương nguồn phụ → qua tiếp điểm COM–NO của relay báo động trên tủ → vào cực dương các còi.

Dây âm nguồn phụ → vào cực âm chung của các còi.

Các còi được mắc song song với nhau.youtube+1

Giới hạn thông thường: một ngõ Bell trên tủ chỉ nên cấp cho tối đa 2–3 còi, tùy công suất từng loại.

Lưu ý an toàn và kỹ thuật

Không đấu còi 24V vào nguồn 12V (còi yếu/không hú) và không đấu còi 12V vào nguồn 24V (có thể cháy còi)

Đảm bảo dây dẫn đủ tiết diện, đặc biệt khi đi xa hoặc mắc nhiều còi.

Với hệ báo cháy, tuân thủ tiêu chuẩn TCVN và hướng dẫn của nhà sản xuất tủ.pccchoangphat

Nếu không tự tin, nên nhờ kỹ thuật viên chuyên nghiệp thực hiện để đảm bảo an toàn và đúng quy chuẩn.

Dưới đây là các câu hỏi thường gặp (FAQ) về còi báo động và cách kết nối với hệ thống tủ trung tâm, dựa trên những vấn đề phổ biến người dùng gặp phải khi lắp đặt, sử dụng.

Còi báo động 12V và 24V khác nhau như thế nào?

12V: Dùng cho hệ thống nhỏ, gia đình, cửa hàng, xe cộ. Nguồn dễ kiếm (ắc-quy, adapter 12V).

24V: Dùng cho hệ thống lớn, nhà xưởng, trung tâm báo cháy chuyên nghiệp. Âm thanh thường ổn định hơn khi đi dây xa.

Không được đấu còi 12V vào nguồn 24V (có thể cháy thiết bị), và ngược lại còi 24V vào nguồn 12V sẽ không hú hoặc hú yếu.

Làm sao biết còi có hoạt động hay không?

Cấp nguồn đúng điện áp cho còi (12V/24V).

Nếu còi hú ngay lập tức → còi tốt.

Nếu không hú: kiểm tra dây, cực tính, và thử với nguồn khác.

Còi không hú khi tủ báo động, nguyên nhân do đâu?

Đấu sai cực tính (+/-).

Sai điện áp (còi 12V đấu vào tủ 24V hoặc ngược lại).

Hư còi hoặc nguồn yếu (ắc-quy cạn, adapter hỏng).

Chưa cài đặt chế độ kích hoạt còi trên tủ trung tâm.

Đứt dây hoặc tiếp điểm relay không đóng.

Có thể đấu nhiều còi vào một tủ trung tâm không?

Có, nhưng cần lưu ý:

Một ngõ Bell/Sounder thường chỉ cấp đủ dòng cho 2–3 còi (tùy công suất).

Nếu nhiều hơn, phải dùng nguồn phụ và relay trung gian để tránh quá tải tủ.

Đấu còi vào tủ báo cháy có cần điện trở cuối tuyến (EOL) không?

Có, với hầu hết hệ báo cháy theo tiêu chuẩn:

Lắp điện trở cuối tuyến (thường 4.7kΩ hoặc 10kΩ) tại còi cuối cùng của nhánh.

Giúp tủ phát hiện lỗi đứt dây hoặc mất kết nối.

Còi báo động kêu liên tục không ngắt, xử lý thế nào?

Kiểm tra xem tủ trung tâm có đang ở chế độ báo động không.

Nếu không, có thể do:

Lỗi cài đặt (chế độ kích hoạt còi sai).

Lỗi đường chuông (với hệ báo cháy: thiếu diode phân cực hoặc sai điện trở).

Chạm dây/chập mạch.

Khắc phục: reset tủ, kiểm tra sơ đồ đấu dây, lắp đúng điện trở/diode theo hướng dẫn.

Còi hú yếu hoặc âm thanh không lớn, nguyên nhân là gì?

Nguồn yếu (ắc-quy cạn, adapter không đủ dòng).

Dây quá dài, tiết diện nhỏ gây sụt áp.

Còi bị hư màng loa/motor (do môi trường ẩm, bụi).

Sai điện áp (còi 24V cấp 12V).

Có thể dùng còi 12V/24V cho camera chống trộm không?

Có, nhiều camera (Dahua, KBvision, Hikvision) có cổng Alarm Out chuyên để kích hoạt còi/đèn chớp.

Cần đấu đúng sơ đồ và cấu hình trên phần mềm camera.

Lắp còi ngoài trời có bị hư không?

Nếu chọn còi có chuẩn IP65/IP66 (chống nước, bụi), có thể lắp ngoài trời.

Tránh lắp nơi hướng mưa trực tiếp, nên có mái che nhỏ để tăng tuổi thọ.

Hệ thống báo động hay báo giả, do còi không?

Không phải do còi, mà thường do:

Cảm biến đặt sai vị trí (gần cửa sổ, quạt, điều hòa).

Lắp đặt sai, dây không chuẩn.

Cài đặt độ nhạy cảm biến quá cao.

Còi chỉ là thiết bị phát âm, không gây báo giả

Có cần kiểm tra định kỳ còi báo động không?

Nên kiểm tra 1–3 tháng/lần:

Bấm nút test trên tủ để còi hú.

Kiểm tra dây, nguồn, ắc-quy dự phòng.

Vệ sinh còi, đặc biệt khi lắp ngoài trời.
