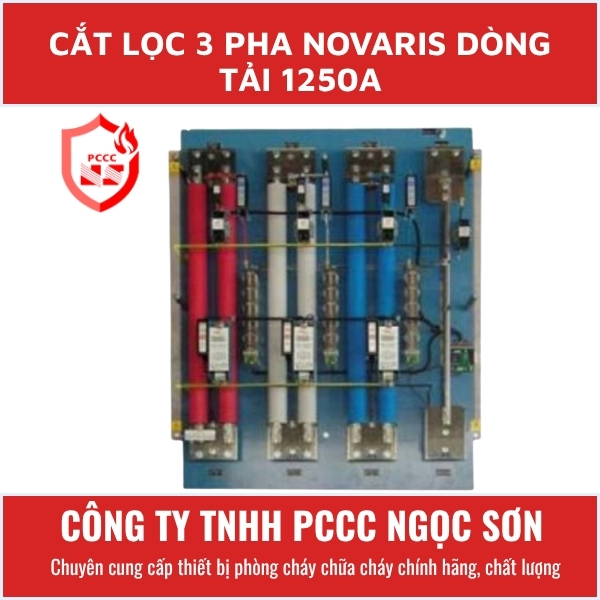

Cắt lọc 3 pha Novaris dòng tải 1250A

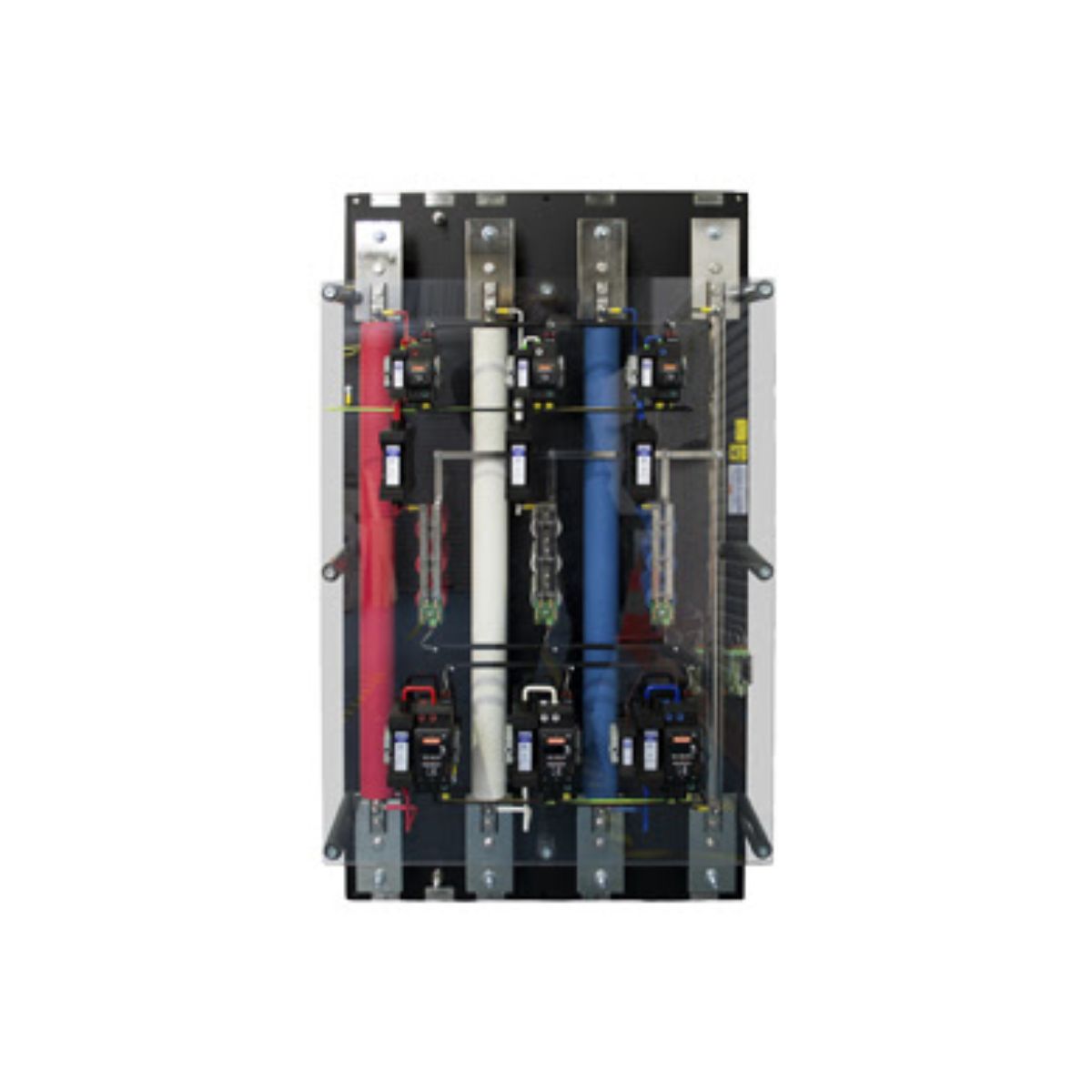

Cắt lọc 3 pha Novaris dòng tải 1250A là một tủ thiết bị chống sét lan truyền (SPD – Surge Protection Device) 3 pha, được thiết kế để bảo vệ toàn bộ hệ thống điện hạ áp trước các xung sét và quá áp đột biến từ lưới điện truyền vào.

Thông số kỹ thuật:

Mạch bảo vệ sơ cấp: MOVTEC

Mạch bảo vệ thứ cấp: Mạch lọc LC + MOVTEC

Khả năng chịu dòng tải: 1250Amps/pha

Chịu dòng xung sét sơ cấp (8/20ms): 100kA/pha đến 200kA/pha

Chịu dòng xung sét thứ cấp (8/20ms): 100kA/pha đến 200kA/pha

Chịu dòng xung sét liên tục (8/20ms): 100kA/pha đến 200kA/pha

Điện áp định mức bình thường: 230V

Điện áp tối đa hoạt động liên tục: 275V

Tần số làm việc: 50Hz đến 60Hz

Suy hao tầng số xen vào (độ ồn): 80Hz

Điện áp thông qua 3kA (8/20ms): <360V

Dòng rò đất: <1mA

Sụt áp tối đa: <1%

Thời gian nhạy đáp: <1ns (tức thời)

Năng lượng tiêu tán trên pha: 3600 joules cho bước sóng 8/20ms

Công suất tiêu tán: 120MW cho bước sóng 8/20ms

Cấu hình bảo vệ: L-N, L-PE, N-PE

Báo hiệu khả năng làm việc: Có đèn LED báo khả năng làm việc

Dãy nhiệt độ làm việc bình thường: -40⁰C đến +85⁰C

Dãy độ ẩm làm việc bình thường: 0 đến 90%

Vỏ hộp bọc kín: Vỏ bọc kín, chống cháy, chống nhiễu

Trạng thái hư hỏng: Ngắn mạch

Thông số ghi trên sản phẩm: Điện áp danh định, tên nhà sản xuất…

Tài liệu kèm theo mỗi gói sản phẩm: Hướng dẫn xử dụng và lắp đặt thiết bị

Thời gian bảo hành: 1 năm

Ý nghĩa các thành phần trong tên gọi

Cắt lọc 3 pha: Thiết bị hoạt động trên hệ điện 3 pha (3L + N ± PE), vừa “cắt” (triệt tiêu) xung sét, vừa “lọc” nhiễu tần số cao trước khi điện đi tới tải.

Novaris: Tên thương hiệu/hãng sản xuất thiết bị chống sét (thường được quảng cáo là xuất xứ Úc).

Dòng tải 1250A: Là dòng điện định mức tối đa mà tủ cắt lọc này có thể chịu được liên tục khi làm việc bình thường – tức là nó được lắp trên đường nguồn tổng có khả năng cấp tới 1250A cho các phụ tải phía sau.

Chức năng chính

Tủ cắt lọc sét 3 pha Novaris 1250A thường có các chức năng:

Cắt xung sét lan truyền (Type 1/2/3 tùy cấu hình):

Sơ cấp: chịu được dòng sét lớn (ví dụ 100–200 kA xung 8/20 µs, và một phần xung 10/350 µs).

Thứ cấp: giảm tiếp điện áp dư (Up) xuống mức an toàn cho thiết bị điện tử.

Lọc nhiễu, lọc thông thấp (LC filter): Loại bỏ thành phần tần số cao, nhiễu do đóng cắt tải lớn, biến tần, máy công nghiệp… giúp thiết bị nhạy cảm (tủ viễn thông, server, thiết bị đo, ngân hàng, data center…) hoạt động ổn định hơn.

Bảo vệ quá tải / ngắn mạch: Thường tích hợp hoặc phối hợp với CB/MCB/ACB 3 pha phù hợp với dòng tải 1250A.

Giám sát trạng thái: Đèn báo, tiếp điểm cảnh báo, có thể có bộ đếm sét để ghi nhận số lần xung sét đi qua.

Vị trí lắp đặt trong hệ thống điện

Với dòng tải 1250A, tủ này thường được lắp:

Sau CB tổng (ACB/MCCB) 3 pha 1250A và trước các tủ phân nhánh.

Đấu nối tiếp với đường nguồn: L1/L2/L3/N vào → qua tủ cắt lọc → ra tải.

Nối đất (PE) đúng chuẩn để xung sét được dẫn xuống hệ thống tiếp địa.

Ứng dụng điển hình

Dòng 1250A cho thấy đây là thiết bị cho công trình lớn:

Nhà máy, xưởng sản xuất có phụ tải lớn.

Tòa nhà văn phòng, trung tâm thương mại.

Trạm viễn thông, data center, ngân hàng, bệnh viện… nơi yêu cầu bảo vệ nguồn rất cao.

Cắt lọc Novaris 1250A dùng để làm gì?

Bảo vệ toàn bộ hệ thống điện 3 pha khỏi sét lan truyền, quá áp đột biến, và nhiễu tần số cao từ lưới điện.

Giúp giảm nguy cơ cháy nổ, hư hỏng thiết bị điện – điện tử, đặc biệt trong các công trình lớn (nhà máy, tòa nhà, data center, ngân hàng…).

Dòng tải 1250A nghĩa là gì?

Là dòng điện định mức tối đa mà tủ cắt lọc có thể làm việc liên tục.

Tủ được thiết kế để lắp trên đường nguồn tổng có khả năng cấp tới 1250A/pha.

Cắt lọc Novaris 1250A lắp ở đâu trong tủ điện?

Thường lắp sau CB tổng (ACB/MCCB 3 pha 1250A) và trước các tủ phân nhánh.

Đấu nối tiếp: L1/L2/L3/N vào tủ cắt lọc → ra tải.

Phải nối đất (PE) đúng chuẩn để xung sét được dẫn xuống hệ thống tiếp địa.

Thông số kỹ thuật cơ bản của Novaris 1250A?

Một số thông số điển hình (có thể thay đổi tùy model cụ thể):

Điện áp danh định: 230/400V, 50Hz (hệ 3 pha).

Điện áp làm việc liên tục lớn nhất (Uc): khoảng 255–275V/pha.

Dòng sét cực đại:

Xung 10/350 µs: tới 50–110 kA (tùy cấu hình Type 1/2).

Xung 8/20 µs: thường ≥ 100–200 kA (tùy cấu hình).

Điện áp dư (Up): thường < 1.3–2.5 kV tùy cấu hình.

Nhiệt độ làm việc: khoảng -40°C đến +85°C.

Độ ẩm: 0–90%, không ngưng tụ.

Cắt lọc Novaris 1250A có bao nhiêu cấp bảo vệ?

Tùy cấu hình, có thể là:

Type 1 + Type 2 (cắt sét trực tiếp và sét lan truyền).

Hoặc Type 1 + 2 + 3 cho các công trình yêu cầu bảo vệ rất cao (data center, ngân hàng, viễn thông…).

Khi nào cần thay thế hoặc bảo trì?

Khi đèn báo trạng thái chuyển màu (thường từ xanh sang đỏ) cho biết module SPD đã suy giảm khả năng bảo vệ.

Sau các trận sét đánh mạnh gần công trình, nên kiểm tra lại.

Định kỳ: kiểm tra tiếp đất, tình trạng module, CB/MCB bảo vệ, và bộ đếm sét (nếu có).

Có cần CB/MCB riêng cho tủ cắt lọc không?

Có. Tủ cắt lọc thường được bảo vệ bởi CB/MCB hoặc cầu chì phù hợp với dòng tải và dòng cắt của SPD.

Việc chọn CB phải tuân theo khuyến nghị của nhà sản xuất và tiêu chuẩn lắp đặt (ví dụ IEC 62305, IEC 61643).

Cắt lọc Novaris 1250A dùng cho những công trình nào?

Nhà máy, xưởng sản xuất có phụ tải lớn.

Tòa nhà văn phòng, trung tâm thương mại.

Trạm viễn thông, data center, ngân hàng, bệnh viện, khu công nghiệp… nơi yêu cầu bảo vệ nguồn rất cao.

Vỏ tủ có chống cháy, chống nhiễu không?

Vỏ thường được thiết kế chống cháy, chống nhiễu, và bọc kín để bảo vệ linh kiện bên trong.

Trạng thái hư hỏng thường là ngắn mạch để đảm bảo an toàn (khi SPD hỏng, nó sẽ tự ngắt và báo trạng thái).

Làm sao để biết model chính xác và tra tài liệu?

Xem nhãn sản phẩm trên vỏ tủ: điện áp danh định, dòng tải, mã model, năm sản xuất.

Tra User Manual / Product Handbook của Novaris (có thể tìm bằng tên model + “Novaris handbook” hoặc “Novaris user manual”).
