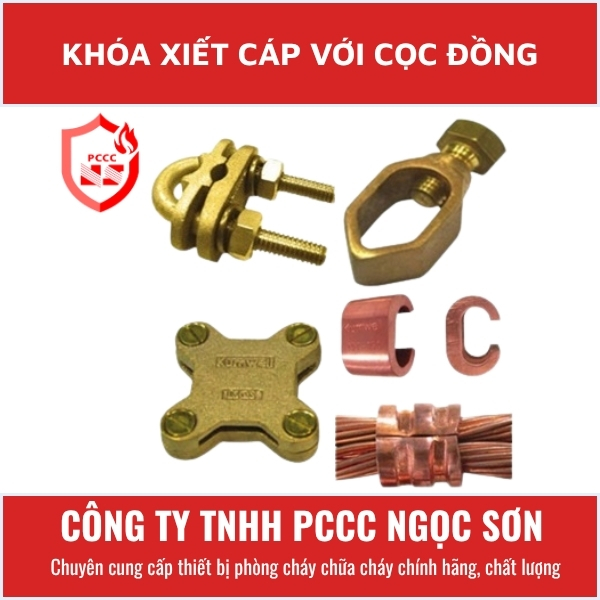

Khóa xiết cáp với cọc đồng là gì?

Trong một hệ thống tiếp địa, cọc tiếp địa được đóng xuống đất và liên kết với dây đồng trần hoặc cáp đồng trần. Khóa xiết cáp là chi tiết cơ khí dùng bu lông, đai ốc để ép chặt cáp vào cọc, giúp cố định mối nối và duy trì khả năng dẫn điện.

Phụ kiện này được ứng dụng trong hệ thống tiếp địa an toàn điện, hệ thống chống sét trực tiếp, chống sét lan truyền, tiếp địa tủ điện, tiếp địa máy móc, trạm điện và các công trình dân dụng hoặc công nghiệp.

Đặc điểm nổi bật

Dùng để liên kết cọc đồng tiếp địa với dây cáp đồng trần hoặc dây thoát sét.

Tạo điểm kết nối chắc chắn, giảm nguy cơ tuột hoặc lỏng dây trong quá trình sử dụng.

Vật liệu thường là đồng thau hoặc đồng chuyên dụng, có khả năng dẫn điện và chống ăn mòn phù hợp cho hệ thống tiếp địa

Thi công nhanh bằng phương pháp siết bu lông, thuận tiện kiểm tra hoặc bảo trì mối nối.

Phù hợp cho các loại cọc tiếp địa phổ biến như D14, D16, D18, D20 và các cỡ cọc lớn hơn tùy loại khóa.

Có thể sử dụng với nhiều quy cách cáp đồng trần như 25 mm², 35 mm², 50 mm², 70 mm² hoặc 95 mm², tùy theo mã sản phẩm.

Là giải pháp kết nối cơ khí thay thế cho hàn hóa nhiệt trong các trường hợp cần lắp đặt, tháo kiểm tra hoặc bảo trì thuận tiện.

Ứng dụng thực tế

Khóa xiết cáp với cọc đồng được sử dụng trong nhiều hạng mục:

Hệ thống chống sét cho nhà ở, nhà phố, biệt thự, văn phòng và cửa hàng.

Bãi tiếp địa cho nhà xưởng, kho hàng, nhà máy và khu công nghiệp.

Tiếp địa cho tủ điện, máy phát điện, biến áp và thiết bị kỹ thuật.

Hệ thống chống sét lan truyền, tiếp địa viễn thông và camera.

Hệ thống tiếp đất an toàn cho công trình công cộng, trường học, bệnh viện và chung cư.

Số lượng khóa xiết thường được tính theo số lượng vị trí cọc cần liên kết với dây dẫn tiếp địa. Tuy nhiên, quy cách cụ thể cần căn cứ thiết kế hệ thống, đường kính cọc và tiết diện dây đồng sử dụng

Hướng dẫn chọn khóa xiết

Để lựa chọn đúng loại khóa xiết cáp với cọc đồng, cần cung cấp các thông tin sau:

1. Đường kính cọc tiếp địa, ví dụ D14, D16, D18, D20 hoặc D25.

2. Loại dây liên kết: cáp đồng trần, dây đồng trần hay băng đồng.

3. Tiết diện cáp đồng, ví dụ 25 mm², 35 mm², 50 mm², 70 mm² hoặc 95 mm².

4. Quy cách băng đồng nếu sử dụng thanh dẹt, chẳng hạn 25 × 3 mm hoặc 30 × 3 mm.

5. Môi trường lắp đặt: trong nhà, ngoài trời, khu vực ẩm hoặc có nguy cơ ăn mòn.

6. Phương án thi công: dùng khóa xiết cơ khí hay hàn hóa nhiệt theo hồ sơ kỹ thuật công trình.

Ví dụ: nếu công trình sử dụng cọc tiếp địa D16 và cáp đồng trần 50 mm², cần chọn kẹp tiếp địa có ngàm phù hợp đồng thời với cọc D16 và cáp 50 mm². Không nên dùng kẹp quá rộng hoặc quá nhỏ vì mối nối có thể không chắc chắn và ảnh hưởng đến độ tiếp xúc điện.

Lưu ý khi lắp đặt

Làm sạch bề mặt tiếp xúc của cọc và cáp trước khi lắp để hạn chế lớp oxi hóa, bùn đất hoặc dầu mỡ.

Đặt cáp đúng rãnh kẹp, bảo đảm phần dây dẫn không bị gập gãy hoặc đứt sợi.

Siết bu lông, đai ốc đủ chặt theo yêu cầu kỹ thuật của loại kẹp; không siết quá mức gây biến dạng cáp hoặc hỏng ren.

Kiểm tra độ chắc chắn của mối nối trước khi lấp đất.

Với vị trí chôn ngầm hoặc môi trường ăn mòn cao, nên thực hiện biện pháp bảo vệ mối nối theo phương án kỹ thuật của công trình.

Kiểm tra định kỳ hệ thống tiếp địa, đặc biệt sau mùa mưa, thi công cải tạo hoặc khi có dấu hiệu ăn mòn cơ khí.

Câu hỏi thường gặp

Khóa xiết cáp với cọc đồng có tác dụng gì?

Khóa xiết tạo mối liên kết cơ khí và điện giữa cọc tiếp địa với cáp đồng hoặc băng đồng. Đây là điểm kết nối quan trọng để dẫn dòng điện hoặc dòng sét từ hệ thống dây tiếp địa xuống đất.

Nên chọn kẹp chữ U hay kẹp quả trám?

Kẹp chữ U phù hợp khi cần liên kết cọc với cáp đồng hoặc băng đồng, đặc biệt ở các quy cách lớn. Kẹp quả trám thường gọn hơn và dùng cho những quy cách cọc, cáp phù hợp với thiết kế của kẹp. Việc lựa chọn phải dựa vào đường kính cọc và tiết diện dây thực tế.

Cọc đồng D16 dùng khóa xiết nào?

Cọc D16 cần loại khóa xiết có dải kẹp tương thích D16. Đồng thời phải chọn đúng rãnh cáp theo tiết diện dây sử dụng, chẳng hạn 35 mm², 50 mm² hoặc 70 mm².

Có thể dùng khóa xiết thay cho hàn hóa nhiệt không?

Có thể dùng khóa xiết cho các mối nối cơ khí trong hệ thống tiếp địa nếu phù hợp với thiết kế và yêu cầu kỹ thuật. Hàn hóa nhiệt là phương án kết nối khác, thường được áp dụng khi cần mối nối đồng nhất và bền vững theo điều kiện thi công cụ thể.thegioidong+1

Có cần bôi mỡ hoặc xử lý mối nối sau khi xiết không?

Tùy vào điều kiện lắp đặt và chỉ dẫn kỹ thuật. Với vị trí chôn ngầm, ẩm ướt hoặc có nguy cơ ăn mòn, nên có biện pháp bảo vệ mối nối phù hợp để duy trì độ bền và khả năng tiếp xúc điện lâu dài.

Giá khóa xiết cáp với cọc đồng bao nhiêu?

Giá phụ thuộc vào loại kẹp, vật liệu, đường kính cọc, tiết diện cáp, số lượng đặt mua và yêu cầu giao hàng. Liên hệ PCCC Ngọc Sơn để được tư vấn đúng quy cách và báo giá nhanh.
