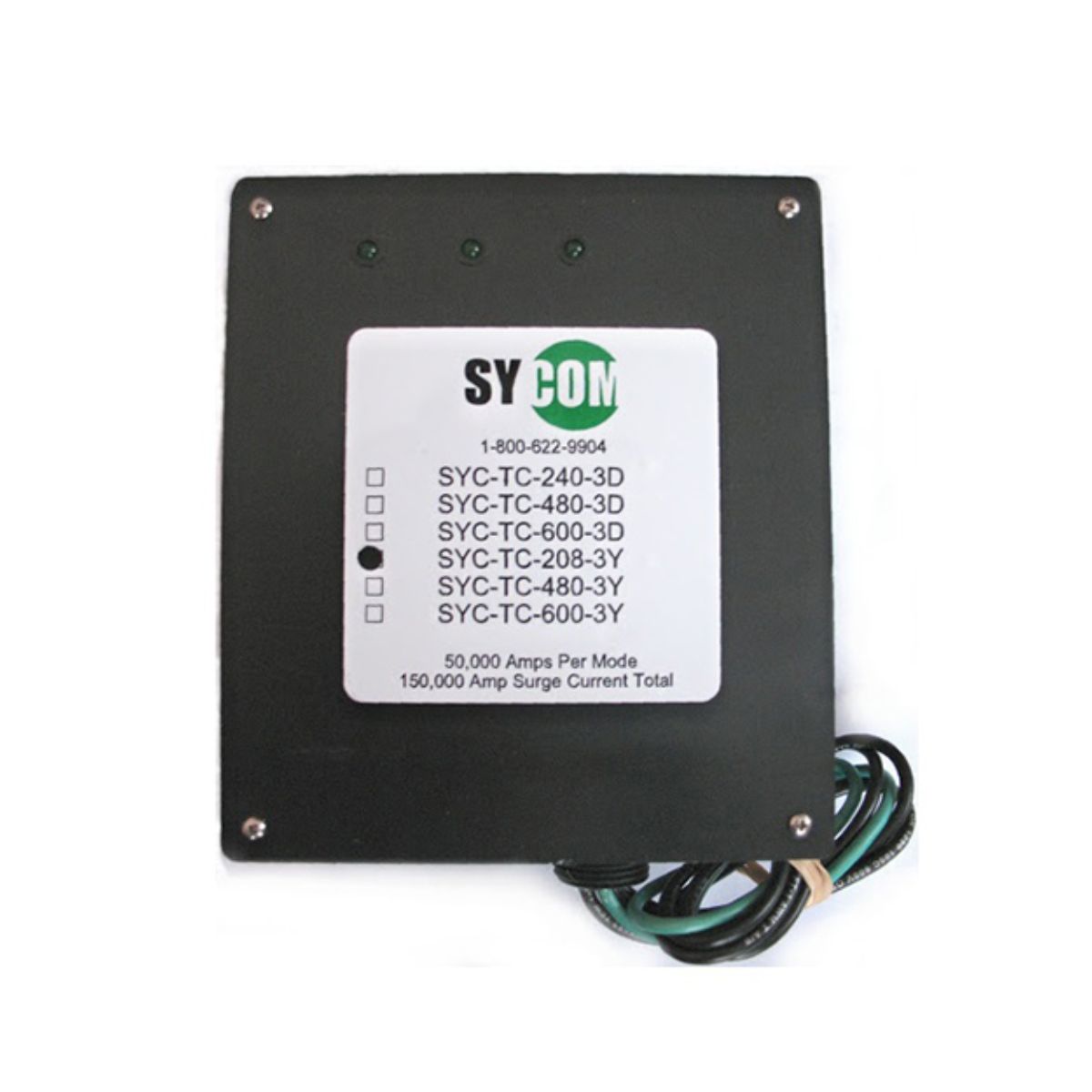

Thiết bị cắt lọc sét 3 pha SYC-TC-480-3Y

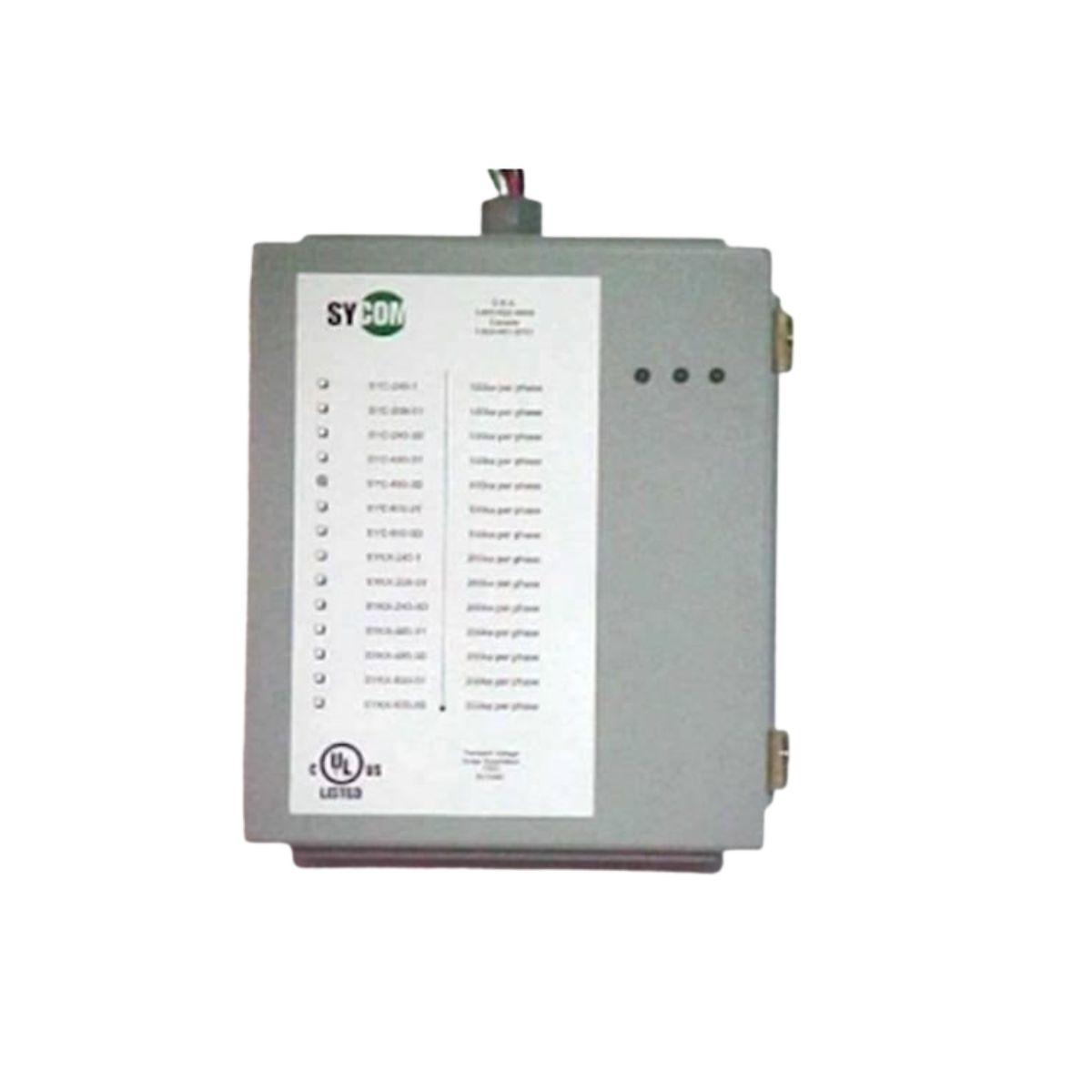

SYC-TC-480-3Y là thiết bị cắt lọc sét (Surge Protection Device – SPD) dạng tủ hoặc module lắp trong tủ điện, được thiết kế chuyên biệt cho hệ thống điện 3 pha 4 dây (3 Phase + Neutral). Thiết bị này hoạt động theo nguyên lý mắc nối tiếp (Series) với tải, giúp vừa cắt giảm biên độ xung sét, vừa lọc bỏ các thành phần nhiễu tần số cao trên lưới điện.

Danh mục: Thiết Bị Chống Sét

Mô tả
Đánh giá (0)

Thông số kỹ thuật chính

Dựa trên quy ước đặt tên sản phẩm của dòng thiết bị chống sét công nghiệp, các thông số kỹ thuật cơ bản của model SYC-TC-480-3Y bao gồm:

Thông số	Giá trị	Mô tả
Điện áp định mức (Un)	220/380V – 277/480V	Hệ thống 3 pha 4 dây
Điện áp làm việc liên tục (Uc)	480V (rms)	Phù hợp lưới điện công nghiệp 3 pha
Dòng tải định mức (In)	Tùy phiên bản	Thường từ 63A – 125A (Cần kiểm tra tem nhãn)
Cấu hình pha	3P + N (3 Phase + Neutral)	Bảo vệ 4 dây (L1, L2, L3, N)
Chế độ bảo vệ	L-N, L-G, N-G, L-L	Bảo vệ toàn diện giữa các dây và đất
Khả năng cắt sét (Imax)	80kA – 150kA/pha	Dạng sóng 8/20µs tùy cấp độ
Thời gian đáp ứng	< 1ns – 5ns	Phản hồi cực nhanh khi có sét

Tính năng và Công nghệ

Sản phẩm thuộc dòng thiết bị cắt lọc sét thế hệ mới, tích hợp hai chức năng quan trọng:

Cắt sét (Surge Suppression)

Thiết bị sử dụng các linh kiện bán dẫn công suất cao (như MOV – Metal Oxide Varistor và GDT – Gas Discharge Tube) để triệt tiêu năng lượng xung sét lan truyền.

Bảo vệ sơ cấp: Cắt giảm dòng sét lớn xâm nhập từ lưới điện.

Bảo vệ thứ cấp: Triệt tiêu các xung điện áp dư còn sót lại trước khi cấp cho tải.

Chế độ bảo vệ đa dạng: Hỗ trợ bảo vệ giữa dây pha-trung tính (L-N), pha-đất (L-G), trung tính-đất (N-G) và giữa các pha (L-L).

Lọc nhiễu (Filtering)

Khác với thiết bị chống sét lan truyền (SPD) thông thường, dòng “cắt lọc sét” (như ký hiệu TC trong tên sản phẩm) có tích hợp bộ lọc thông thấp (LC Filter).

Mạch lọc LC: Giúp suy giảm các thành phần nhiễu tần số cao (EMI/RFI) gây ảnh hưởng đến thiết bị điện tử nhạy cảm.

Hiệu suất lọc: Thường đạt độ suy giảm >40dB tại tần số 100kHz, giúp nguồn điện đầu ra “sạch” hơn.

Giảm tốc độ biến thiên: Làm chậm tốc độ biến thiên của điện áp (dV/dt) và dòng điện (di/dt), bảo vệ tốt hơn cho các tải như PLC, biến tần, server.

Ứng dụng thực tế

Với định mức điện áp 480V và cấu hình 3 pha, thiết bị SYC-TC-480-3Y thường được lắp đặt tại:

Tủ điện phân phối chính (MSB): Bảo vệ toàn bộ hệ thống điện của tòa nhà hoặc nhà máy.

Tủ điện động lực: Cấp nguồn cho các máy móc công nghiệp, dây chuyền sản xuất tự động hóa.

Hệ thống viễn thông và dữ liệu: Các trạm phát sóng, trung tâm dữ liệu yêu cầu nguồn điện ổn định và sạch nhiễu.

Lưu ý khi lắp đặt

Vị trí lắp: Mắc nối tiếp ngay sau cầu dao tổng (MCCB/MCB) và trước tải.

Cầu chì bảo vệ: Cần trang bị cầu chì hoặc aptomat phù hợp (thường là 100% dòng tải định mức) ở đầu vào để bảo vệ ngắn mạch cho chính thiết bị cắt lọc sét.

iếp địa: Hệ thống tiếp đất phải đảm bảo điện trở < 10 Ohm (tốt nhất là < 4 Ohm) để xung sét được tản nhanh xuống đất.

Lưu ý: Để có thông số chính xác nhất về dòng tải (Ampe) và khả năng cắt sét cụ thể của model SYC-TC-480-3Y, bạn nên kiểm tra tem nhãn kỹ thuật dán trực tiếp trên sản phẩm hoặc catalog chính hãng của nhà sản xuất, vì các thông số này có thể thay đổi tùy theo nhà cung cấp (OEM).
