Cắt lọc sét 1 và 3 pha Cirprotec

Cắt lọc sét 1 và 3 pha Cirprotec là thiết bị chống sét lan truyền (SPD – Surge Protection Device) dùng để bảo vệ hệ thống điện 1 pha hoặc 3 pha khỏi các xung quá áp do sét đánh hoặc các sự cố đóng cắt trên lưới điện gây ra.

Cirprotec là gì

Cirprotec là thương hiệu thiết bị chống sét đến từ Tây Ban Nha, chuyên sản xuất các sản phẩm chống sét lan truyền cho đường nguồn điện (1 pha, 3 pha), chống sét cho đường tín hiệu, dữ liệu và các hệ thống viễn thông, công nghiệp.

Cắt lọc sét 1 pha và 3 pha Cirprotec là gì

Cắt lọc sét 1 pha Cirprotec: là thiết bị SPD lắp trên đường điện 1 pha (thường là 220–230V), dùng cho hộ gia đình, văn phòng nhỏ, tủ điện điều khiển, camera, hệ thống viễn thông… nhằm cắt và lọc các xung sét lan truyền trước khi vào thiết bị điện tử.

Cắt lọc sét 3 pha Cirprotec: là thiết bị SPD lắp trên đường điện 3 pha (thường 380–400V hoặc 277/480V), dùng cho nhà xưởng, tòa nhà, trạm biến áp, tủ tổng, tủ phân phối, hệ thống máy móc công nghiệp, data center… để bảo vệ toàn bộ hệ thống điện 3 pha.

Nguyên lý và công dụng chính

Thiết bị cắt lọc sét Cirprotec thường sử dụng:

Công nghệ MOV (Metal Oxide Varistor): để hấp thụ và dập xung quá áp.

Bộ lọc nhiễu EMI/RFI: giúp giảm nhiễu tần số cao trên đường dây, bảo vệ thiết bị nhạy cảm.

Hệ thống tự ngắt khi hết khả năng bảo vệ, kèm tín hiệu báo tại chỗ và/hoặc từ xa.

Công dụng chính:

Giảm biên độ và tốc độ biến thiên của xung sét (cắt và lọc sét).

Bảo vệ thiết bị điện, điện tử khỏi hư hỏng do sét lan truyền qua đường nguồn.

Có thể lắp làm cấp bảo vệ đầu tiên (tủ tổng) hoặc cấp thứ hai (tủ phân phối, gần tải).

Các dòng sản phẩm tiêu biểu Cirprotec 1 & 3 pha

Một số dòng phổ biến:

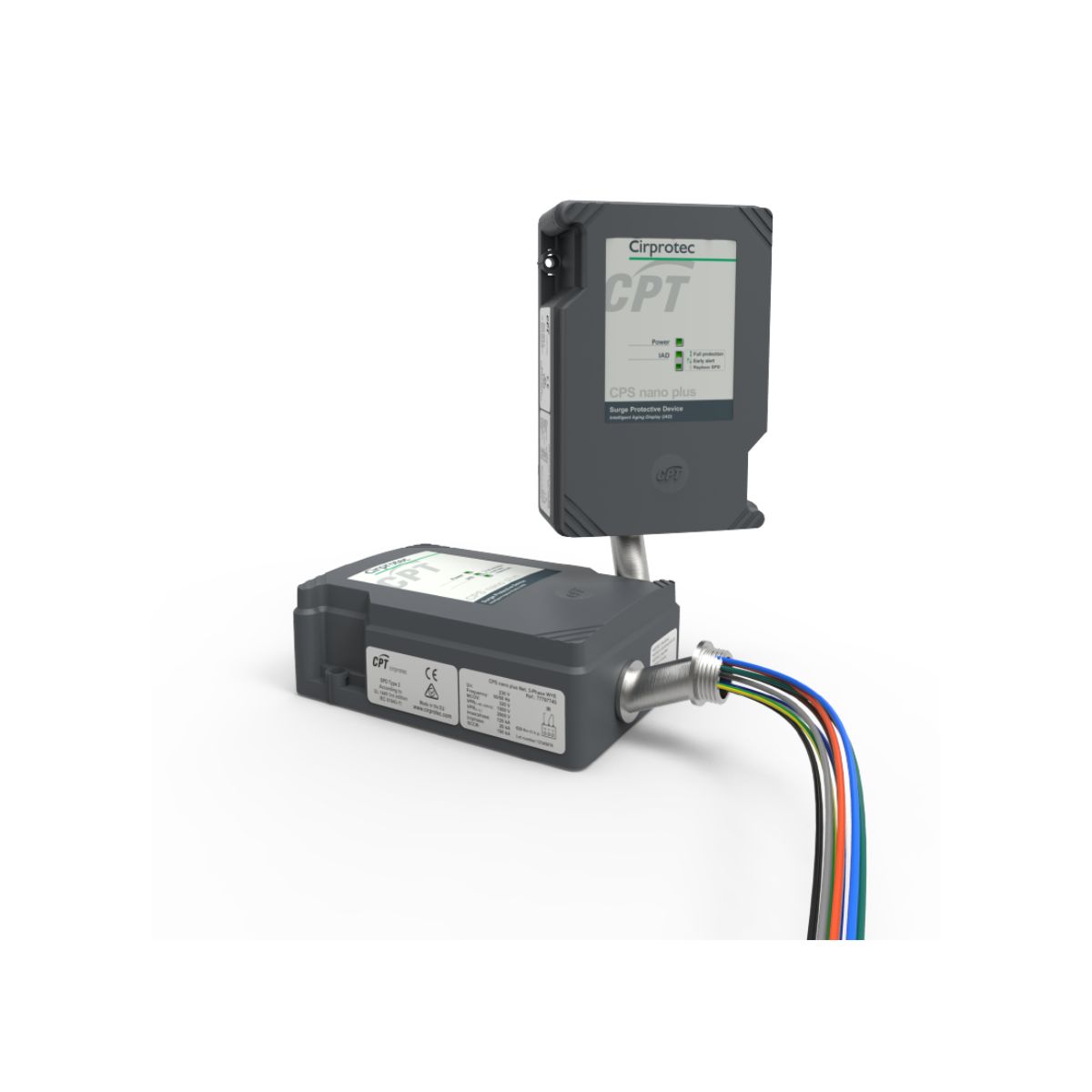

CPS Nano / CPS Nano Plus:

Dùng cho 1 pha và 3 pha (WYE 230V, 277/480V).

Dòng cắt từ 40–160kA, đáp ứng UL 1449 Type 2, IEC 61643-11 Class 2.

Có bộ lọc EMI, vỏ IP66, lắp trong/ngoài nhà.

CPS Block / CPS Block Plus:

Dùng cho 3 pha, dòng cắt lớn (120–240kA).

Thích hợp làm cấp bảo vệ chính tại tủ tổng, tủ dịch vụ

IM230Y 200kA:

Thiết bị “thông minh”, hỗ trợ cả 1 pha và 3 pha, dùng cho nhiều cấu hình nối đất (1P, 3P WYE, Delta…).

Ứng dụng thực tế

1 pha: nhà dân, căn hộ, tủ điện camera, tủ điều khiển nhỏ, server rack nhỏ.

3 pha: nhà máy, xưởng sản xuất, tòa nhà văn phòng, trung tâm dữ liệu, trạm bơm, hệ thống lạnh công nghiệp.

Câu hỏi thường gặp (FAQ) về thiết bị cắt lọc sét 1 và 3 pha Cirprotec, kèm trả lời ngắn gọn, dễ áp dụng.

Thiết bị cắt lọc sét Cirprotec là gì?

Là thiết bị chống sét lan truyền (SPD) của hãng Cirprotec (Tây Ban Nha), dùng để “cắt” và “lọc” các xung quá áp do sét hoặc sự cố đóng cắt trên lưới điện, bảo vệ thiết bị điện – điện tử.

Phân biệt cắt lọc sét 1 pha và 3 pha Cirprotec

1 pha (1P / 1+NPE): dùng cho điện 220–230V, phù hợp nhà dân, căn hộ, văn phòng nhỏ, tủ điện camera, server rack nhỏ.

3 pha (3P / 3+NPE): dùng cho điện 380–400V (hoặc 277/480V), phù hợp nhà xưởng, tòa nhà, biệt thự lớn có điện 3 pha, máy móc công nghiệp, data center.

Khi nào nên dùng 1P, 1+NPE, 3P, 3+NPE?

1P: bảo vệ 1 pha (L) và đất (PE), hệ đơn giản.

1+NPE: bảo vệ 1 pha + trung tính (N) + đất, dùng cho hộ gia đình có dây trung tính.

3P: bảo vệ 3 pha (L1–L3) + đất, thường dùng trong công nghiệp

3+NPE: bảo vệ 3 pha + trung tính + đất, dùng cho tòa nhà thương mại, công nghiệp có hệ 4 dây.

Lắp ở đâu trong hệ thống điện?

Cấp 1 (Type 1/Type 1+2): gần điểm vào nguồn chính, khi có nguy cơ sét đánh trực tiếp hoặc gần công trình

Cấp 2 (Type 2): tại tủ điện tổng/tủ phân phối, đây là cấp khuyến nghị cho hầu hết nhà ở và công trình dân dụng.

Cấp 3 (Type 3): gần thiết bị quan trọng (server, PLC, camera, y tế) để bảo vệ tinh.

Chọn dòng cắt (kA) bao nhiêu là đủ?

Nhà dân / văn phòng nhỏ: SPD 1 pha Type 2, dòng cắt 10–40kA thường đủ.

Nhà xưởng / tòa nhà / tủ tổng 3 pha: SPD 3 pha Type 2, dòng cắt 40–160kA tùy rủi ro và cấp bảo vệ.

Khi rủi ro sét cao hoặc làm cấp đầu tiên: chọn dòng cắt lớn hơn hoặc Type 1+2.

Cirprotec có những dòng nào cho 1 & 3 pha?

Một số dòng phổ biến:

PSM / PSM2: chống sét 1 pha (ví dụ PSM2-40-230).

CPS Nano / CPS Nano Plus: 1 pha và 3 pha, dòng cắt 40–160kA, có bộ lọc EMI/RFI, IP66, đáp ứng IEC 61643-11 & UL 1449.

Thiết bị có tự ngắt khi hết khả năng bảo vệ không?

Có. Các dòng Cirprotec thường có:

Cơ chế tự ngắt khỏi nguồn khi MOV suy yếu/hết khả năng.

Đèn LED báo trạng thái (xanh/đỏ) và có thể có tiếp điểm báo từ xa để giám sát.

Lắp xong có cần bảo trì gì không?

Định kỳ kiểm tra đèn báo trạng thái (thường mỗi 6–12 tháng hoặc sau mưa sét lớn).

Nếu đèn báo lỗi hoặc sau xung sét rất mạnh, thay module/thiết bị theo khuyến cáo nhà sản xuất.

Có cần hệ thống tiếp địa không?

Giá thay đổi theo model, dòng cắt, số pha và cấu hình:

SPD 1 pha Type 2: từ vài trăm nghìn đến vài triệu đồng.

SPD 3 pha Type 2 (CPS Nano Plus, CPS Block…): từ vài triệu đến vài chục triệu đồng tùy dòng cắt và tính năng.

Chọn Cirprotec hay hãng khác?

Nên chọn dựa trên:

Tiêu chuẩn: IEC 61643, UL 1449, TCVN liên quan.

Dòng cắt, Type, cấu hình 1P/1+NPE/3P/3+NPE phù hợp hệ thống.

Thương hiệu & nguồn gốc rõ ràng, chế độ bảo hành, sẵn hàng và hỗ trợ kỹ thuật.

Thương hiệu & nguồn gốc rõ ràng, chế độ bảo hành, sẵn hàng và hỗ trợ kỹ thuật.se+1
Nếu bạn mô tả sơ: loại công trình (nhà dân/xưởng/văn phòng), điện 1 hay 3 pha, công suất tải chính và vị trí muốn lắp (tủ tổng/tủ nhánh), mình có thể gợi ý model Cirprotec cụ thể và cách lắp cơ bản.
