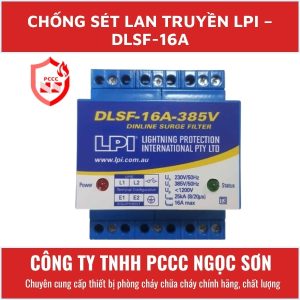

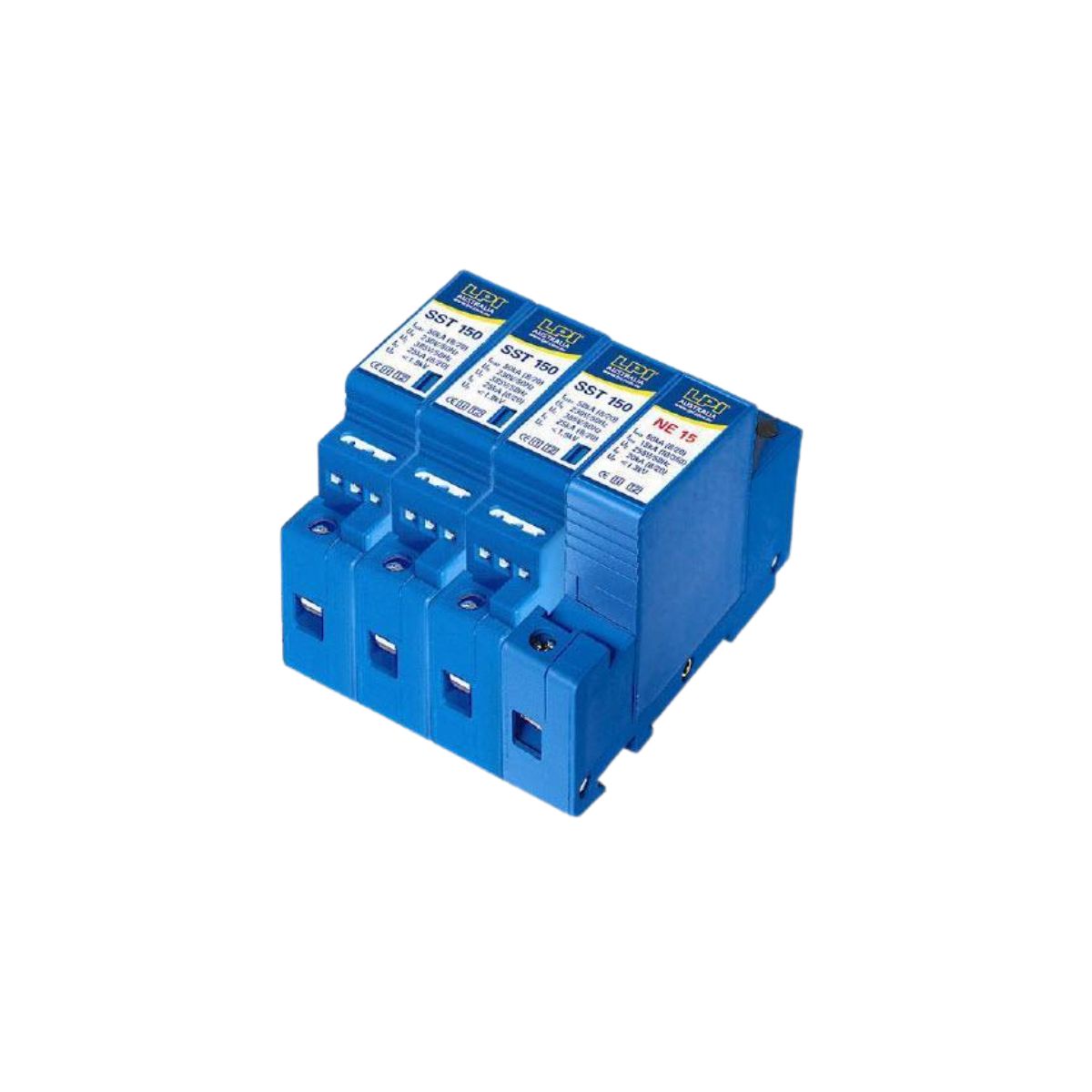

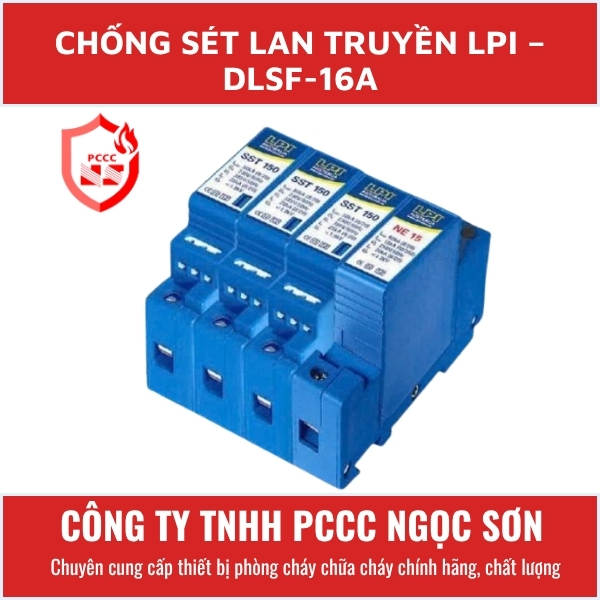

Chống sét lan truyền LPI – DLSF-16A

LPI DLSF-16A là một thiết bị chống sét lan truyền (SPD – Surge Protection Device) 1 pha, dòng tải 16 A, dùng để bảo vệ các tải điện nhạy cảm khỏi xung quá áp do sét đánh gần hoặc đóng cắt trên lưới điện

Chức năng chính

Cắt/lọc xung quá áp trên đường nguồn xoay chiều 1 pha trước khi vào thiết bị (ví dụ: tủ UPS, tủ điều khiển, server, thiết bị y tế, viễn thông).

Giảm điện áp dư (let-through voltage) xuống mức an toàn cho tải nhờ cấu hình lọc nhiều tầng (thường gọi là “3-stage protection” trong dòng DLSF).

Bảo vệ đa chế độ: giữa dây pha–trung tính (L–N), pha–đất (L–E) và trung tính–đất (N–E), tùy phiên bản điện áp.

Ý nghĩa ký hiệu DLSF-16A

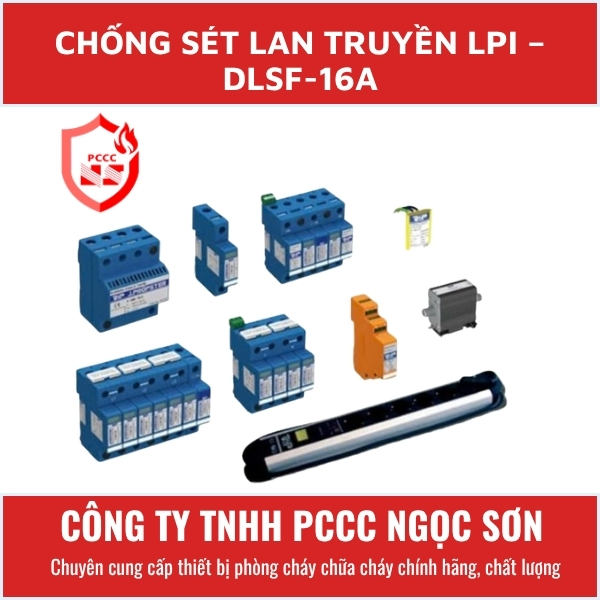

DLSF: dòng sản phẩm “Surge Filter” (lọc sét) của LPI

16A: dòng tải danh định tối đa mà thiết bị cho phép đi qua (Maximum Load Current IL = 16 A).

Hậu tố điện áp (ví dụ -385V, -230V, -24V, -480V) cho biết điện áp làm việc danh định và cấp bảo vệ phù hợp với từng hệ thống.

Thông số kỹ thuật điển hình (tùy phiên bản điện áp)

Các tài liệu LPI mô tả nhiều biến thể DLSF-16A-xxxV; dưới đây là các thông số thường gặp:

Điện áp danh định (Un):

12–24 VAC/DC (DLSF-16A-24V)

100–120 VAC (DLSF-16A-230V phiên bản 120 V)

200–240 VAC (DLSF-16A-230V)

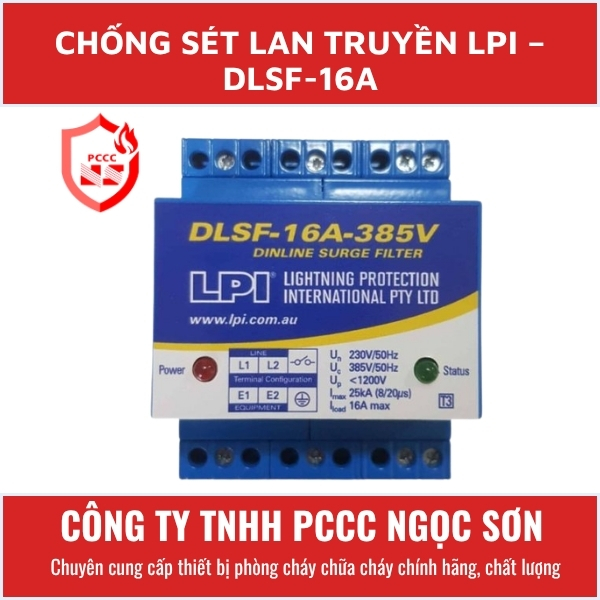

385 VAC (DLSF-16A-385V)

480 VAC (DLSF-16A-480V)

Dòng tải tối đa (IL): 16 A.

Dòng xung cực đại (IMAX, dạng sóng 8/20 µs):

Thường là 25 kA + 25 kA (L–L) cho các phiên bản 230/385/480 V.

Một số phiên bản điện áp thấp có thể có cấp thấp hơn (ví dụ 8 kA + 8 kA)

Mức điện áp bảo vệ (Up): tùy model, thường được thiết kế để giữ điện áp dư ở mức phù hợp với thiết bị được bảo vệ (ví dụ < 1500 V cho một số phiên bản nguồn, < 80 V cho phiên bản DC 12–24 V).

Hệ thống điện phù hợp: TT, TN-S, TN-C-S (MEN).

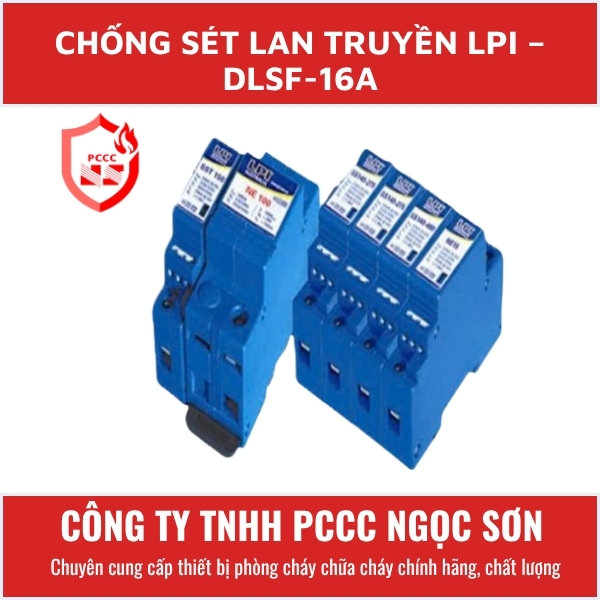

Lắp đặt: gắn trên thanh DIN 35 mm, dùng cho tủ phân phối chính/phụ.

Tiêu chuẩn: thiết kế theo IEC 61643 (SPD cho hệ thống hạ áp)

Lưu ý khi chọn và lắp

Chọn đúng phiên bản điện áp phù hợp với lưới (ví dụ 230 V, 385 V, 480 V) và dạng hệ thống (TT/TN)

Đảm bảo dòng tải thực tế ≤ 16 A; nếu lớn hơn phải chọn dòng cao hơn (DLSF-20A, …) hoặc giải pháp khác.

Lắp càng gần điểm vào của nhánh cần bảo vệ càng tốt, kết hợp với hệ thống tiếp địa đúng chuẩn để SPD hoạt động hiệu quả

DLSF-16A dùng cho hệ thống điện nào?

Hệ thống 1 pha (L–N), phù hợp với các lưới TT, TN-S, TN-C-S (MEN).

Có nhiều phiên bản điện áp: 12–24 V, 100–120 V, 200–240 V, 385 V, 480 V… tùy mã (DLSF-16A-24V, -230V, -385V, -480V).

DLSF-16A bảo vệ được những gì?

Bảo vệ thiết bị điện/điện tử khỏi xung quá áp do:

Sét đánh gần, cảm ứng từ trường sét.

Đóng cắt tải lớn, sự cố trên lưới điện.

Thường dùng cho: tủ UPS, tủ điều khiển, server, thiết bị y tế, viễn thông, đo lường.

Dòng tải 16 A nghĩa là gì?

16 A là dòng điện tải danh định tối đa được phép đi qua thiết bị trong vận hành bình thường.

Nếu dòng tải thực tế > 16 A, cần chọn thiết bị có dòng cao hơn (ví dụ DLSF-20A, DLSF-32A…) hoặc giải pháp khác

DLSF-16A chịu được dòng sét bao nhiêu?

Tùy phiên bản điện áp, nhưng phổ biến:

IMAX (8/20 µs) ≈ 25 kA + 25 kA (L–L) cho các mã 230/385/480 V.

Một số mã điện áp thấp có thể thấp hơn (ví dụ 8 kA + 8 kA).

Đây là khả năng chịu xung cực đại, không phải dòng làm việc liên tục.

Lắp DLSF-16A ở đâu trong tủ điện?

Lắp trên thanh DIN 35 mm trong tủ phân phối

Vị trí khuyến nghị:

Ở ngõ vào nhánh 1 pha cần bảo vệ.

Trước UPS/tủ điều khiển/thiết bị nhạy cảm.

Càng gần điểm vào của tải và có hệ thống tiếp địa tốt thì hiệu quả càng cao.

DLSF-16A có cần thay thế không?

Có. SPD là thiết bị tiêu hao theo số lần và cường độ xung sét.

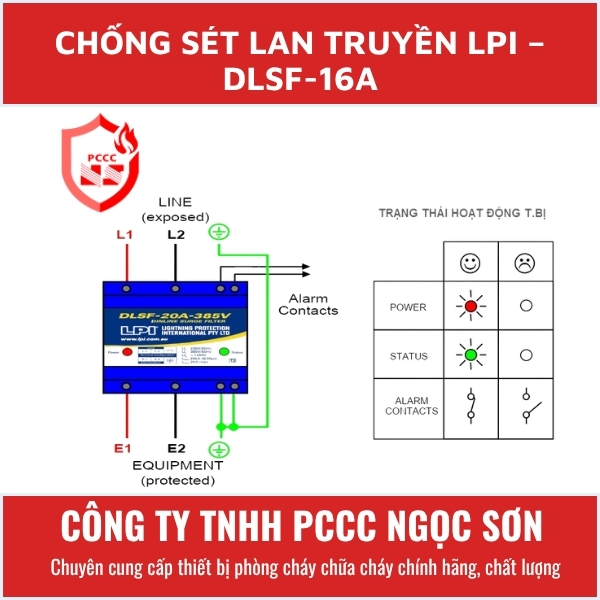

Hầu hết SPD LPI có chỉ thị tình trạng (cửa sổ màu/đèn báo) để biết khi nào cần thay module

Khi chỉ thị báo “hỏng” hoặc sau sự cố sét lớn, cần kiểm tra và thay thế.

DLSF-16A có bảo vệ được trực tiếp khi sét đánh trúng công trình không?

Không. DLSF-16A là SPD chống sét lan truyền trên đường dây, không thay thế:

Hệ kim thu sét, dây dẫn sét, hệ tiếp địa bảo vệ công trình.

Cần kết hợp: hệ thống chống sét trực tiếp + SPD để bảo vệ toàn diện.

Chọn mã DLSF-16A-xxxV như thế nào?

Dựa vào điện áp danh định của lưới:

Lưới ~220–240 V: thường dùng DLSF-16A-230V hoặc DLSF-16A-385V tùy thiết kế.

Lưới 380–415 V (1 pha từ 3 pha): có thể dùng DLSF-16A-385V/480V theo tư vấn kỹ thuật.

Nguồn DC/AC thấp (12–48 V): dùng các mã DLSF-16A-24V, -48V…

Cần đối chiếu với tài liệu kỹ thuật LPI và điều kiện thực tế của công trình.

DLSF-16A có đạt tiêu chuẩn nào?

Thiết kế theo IEC 61643 (thiết bị chống sét lan truyền cho hệ thống hạ áp).

Được sử dụng rộng rãi trong các công trình yêu cầu tuân thủ tiêu chuẩn quốc tế về SPD.

Có thể tự lắp DLSF-16A không?

Về cơ khí: lắp trên DIN khá đơn giản, nhưng:

Việc chọn vị trí, phối hợp cấp SPD, đấu nối và kiểm tra tiếp địa cần kỹ thuật điện có chuyên môn.

Khuyến nghị: để đơn vị thi công hệ thống chống sét hoặc kỹ sư điện thiết kế và lắp đặt.
