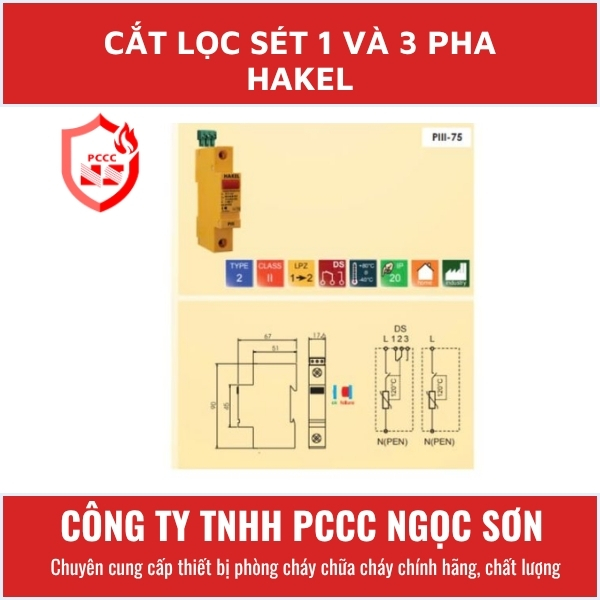

Cắt lọc sét 1 và 3 pha Hakel

Cắt lọc sét Hakel là gì?

“Cắt lọc sét” Hakel thường là cách gọi của thiết bị chống sét lan truyền SPD (Surge Protective Device). Thiết bị này được lắp trong tủ điện để hạn chế xung điện áp tăng đột biến do sét cảm ứng, sét lan truyền hoặc đóng cắt tải lớn, rồi dẫn dòng xung xuống hệ thống tiếp địa nhằm bảo vệ thiết bị điện tử.

Hakel SPUM3 275 DS, dạng SPD cho hệ thống điện xoay chiều, gồm các mô-đun bảo vệ nhiều dây pha. Dòng điện áp làm việc liên tục khoảng 275 V AC, có khả năng xả dòng xung danh định khoảng 20 kA và dòng xả cực đại khoảng 50 kA tùy cấu hình/model cụ thể. Các thông số này cần đối chiếu đúng mã in trên từng mô-đun và tài liệu nhà sản xuất.

“1 pha” và “3 pha” nghĩa là gì?

Loại	Hệ thống thường gặp	Cách bảo vệ	Ứng dụng
1 pha	L–N–PE, điện áp 230 V	Bảo vệ một dây pha, dây trung tính và tiếp địa	Nhà ở, căn hộ, tải dân dụng
3 pha	L1–L2–L3–N–PE, thường 230/400 V	Bảo vệ ba pha, thường kết hợp dây N và PE	Tủ điện nhà xưởng, tòa nhà, máy móc
3 pha không trung tính	L1–L2–L3–PE	Bảo vệ ba dây pha và tiếp địa	Một số hệ thống 3 dây

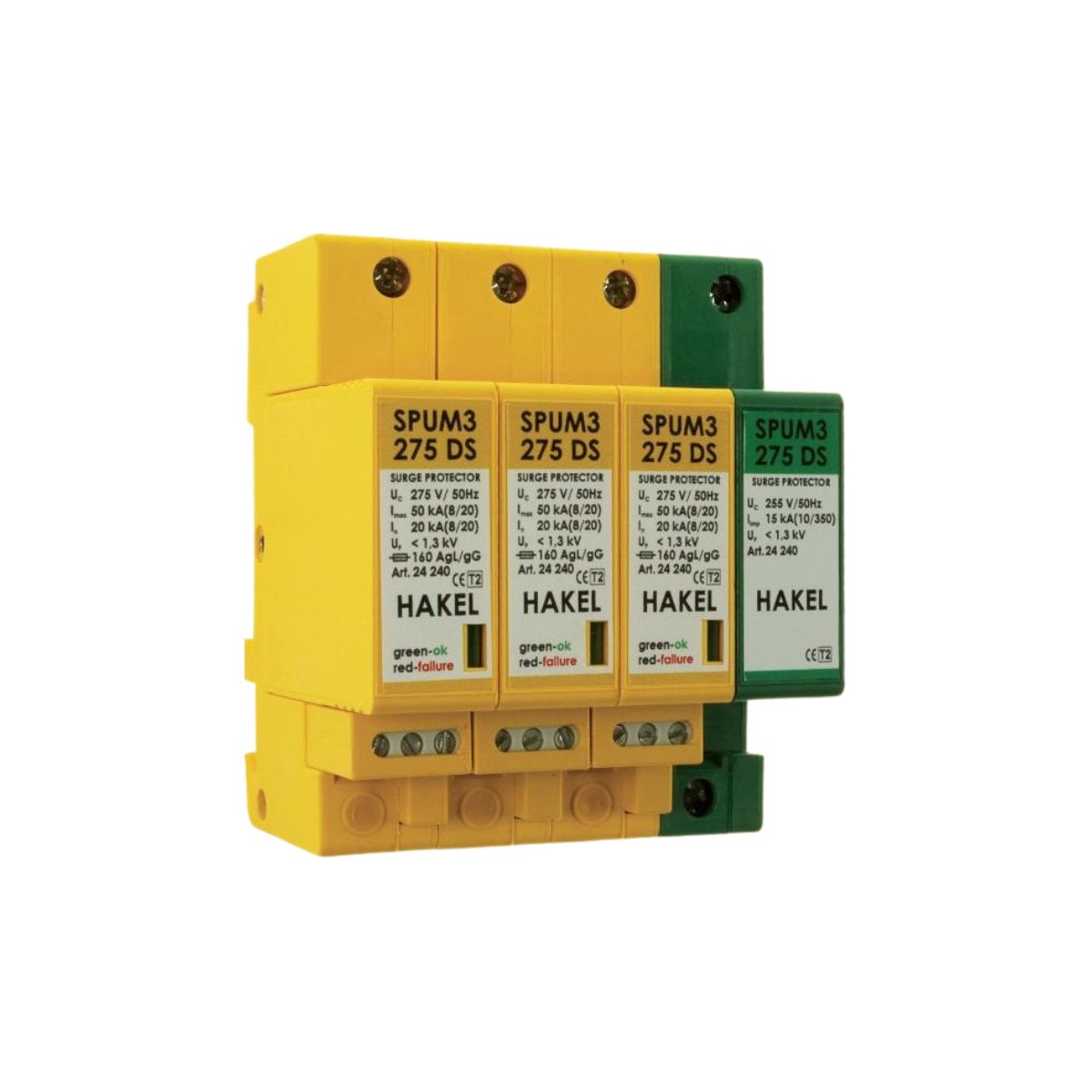

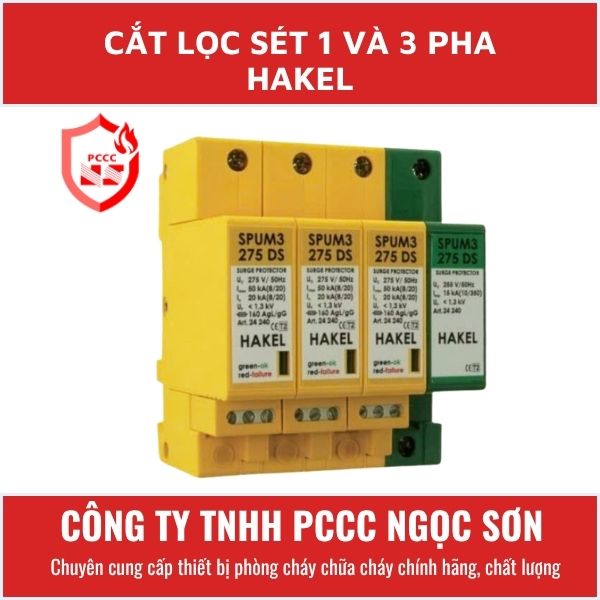

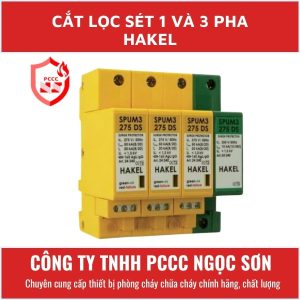

Trong ảnh có ba mô-đun màu vàng tương ứng với ba pha và một mô-đun màu xanh thường liên quan đến nhánh trung tính/tiếp địa tùy sơ đồ sản phẩm. Tuy nhiên, không nên chỉ dựa vào màu sắc để đấu dây; phải xem ký hiệu L, N, PE và sơ đồ của đúng mã SPUM3.

“Cắt” và “lọc” có giống nhau không?

Không hoàn toàn:

Cắt sét: SPD kẹp điện áp xung xuống mức thấp hơn, sau đó thoát dòng xung qua dây PE xuống đất.

Lọc nhiễu: giảm một phần nhiễu cao tần hoặc nhiễu do đóng cắt. Không phải mọi SPD đều là bộ lọc nhiễu chuyên dụng.

SPD không thay thế aptomat, cầu chì, thiết bị chống quá tải hoặc hệ thống kim thu sét.

Cách chọn đúng

Khi chọn Hakel 1 pha hoặc 3 pha, cần xác định:

Điện áp hệ thống: 1 pha 230 V hay 3 pha 230/400 V.

Sơ đồ nối đất: TN-S, TN-C, TT hoặc IT.

Loại SPD:Type 1: nơi có nguy cơ dòng sét trực tiếp, thường phối hợp với hệ thống chống sét ngoài.

Type 1: nơi có nguy cơ dòng sét trực tiếp, thường phối hợp với hệ thống chống sét ngoài.

Type 2: lắp trong tủ phân phối để chống sét lan truyền và quá áp đóng cắt.

Type 3: bảo vệ bổ sung gần thiết bị nhạy cảm.
Một số sản phẩm Hakel thuộc Type 2 hoặc Type 2+3; ví dụ HSA-275 được nhà sản xuất xếp loại T2+T3.

Thiết bị cắt lọc sét có chống được sét đánh trực tiếp không?

Tùy loại SPD. Type 1 được dùng ở đầu nguồn khi công trình có nguy cơ chịu thành phần dòng sét trực tiếp; Type 2 chủ yếu xử lý sét lan truyền và xung quá áp đóng cắt; Type 3 là lớp bảo vệ gần thiết bị nhạy cảm và không nên dùng độc lập.

Hakel SPUM3 275 DS dùng cho điện 1 pha hay 3 pha?

Thiết bị trong ảnh là cấu hình nhiều mô-đun, phù hợp hệ thống 3 pha có trung tính, thường là mạng 230/400 V. Với điện 1 pha, cần dùng cấu hình SPD 1 pha phù hợp sơ đồ L–N–PE, không nên lấy một bộ 3 pha để đấu tùy tiện.

“275” có phải điện áp nguồn là 275 V không?

Không. 275 thường là điện áp làm việc liên tục tối đa UcU_cUc​ của mô-đun SPD, tức mức điện áp AC mà thiết bị có thể chịu thường xuyên. Nó thường được dùng cho mạng điện danh định 230 V pha–trung tính.

DS có phải là thiết bị tự ngắt điện khi có sét?

Không. DS chỉ phiên bản có tiếp điểm báo trạng thái từ xa. Khi SPD bị suy giảm hoặc hỏng, tiếp điểm này đổi trạng thái để gửi tín hiệu đến PLC, BMS, đèn/còi báo hoặc hệ thống giám sát. SPD không phải aptomat và không có nhiệm vụ ngắt nguồn tải khi có xung sét. Hakel cho biết các biến thể giám sát từ xa dùng tiếp điểm không điện áp để đưa trạng thái thiết bị ra hệ thống bên ngoài.hakel+1

Cửa sổ xanh/đỏ trên SPD nói lên điều gì?

Thông thường:

Xanh: mô-đun còn hoạt động.

Đỏ: mô-đun đã suy giảm/hết khả năng bảo vệ, cần thay mô-đun hoặc thay SPD theo hướng dẫn model.

Không nên tiếp tục coi tủ điện đã được bảo vệ đầy đủ nếu chỉ thị báo hỏng.

Nên kiểm tra định kỳ, đặc biệt sau giông sét mạnh hoặc sự cố điện.

Có chống sét rồi, có cần làm tiếp địa không?

Có. SPD cần một đường dẫn xuống PE/tiếp địa có trở kháng thấp để thoát năng lượng xung. Tiếp địa kém, dây PE dài hoặc vòng dây lớn có thể làm điện áp dư tăng lên và giảm hiệu quả bảo vệ.

Có cần lắp Type 1, Type 2 và Type 3 cùng lúc không?

Không phải lúc nào cũng cần đủ ba loại, nhưng các tầng bảo vệ thường được phối hợp:

Vị trí	Loại thường dùng	Mục đích
Tủ điện tổng/đầu nguồn	Type 1 hoặc Type 1+2	Xử lý dòng xung năng lượng lớn, nhất là nơi có chống sét ngoài hoặc nguồn vào đường dây trên không
Tủ điện phân phối	Type 2 hoặc Type 2+3	Hạn chế sét lan truyền và quá áp đóng cắt
Gần tải nhạy cảm	Type 3	Bảo vệ cuối cho PLC, máy tính, thiết bị điều khiển, viễn thông

Type 1 thường cần phối hợp thêm Type 2; Type 3 là lớp bổ sung gần tải nhạy cảm

Có thể thay một mô-đun SPD bị hỏng không?

Chỉ được thay khi sản phẩm là bản mô-đun tháo rời và nhà sản xuất cho phép thay đúng mã tương thích. Nếu là loại liền khối hoặc có hư hỏng cháy xém, nứt vỡ, đầu nối quá nhiệt, cần thay cả thiết bị và kiểm tra nguyên nhân, cầu chì/MCB dự phòng cùng hệ thống tiếp địa.

SPD có thay thế MCB, RCCB/RCBO hay cầu chì không?

Không. Các thiết bị này có nhiệm vụ khác nhau:

SPD: hạn chế xung quá áp.

MCB/cầu chì: bảo vệ quá tải và ngắn mạch.

RCCB/RCBO: bảo vệ rò điện, giảm nguy cơ điện giật/cháy do rò.

SPD cần được phối hợp với bảo vệ quá dòng dự phòng theo tài liệu kỹ thuật của đúng model.

Dây nối SPD dài có ảnh hưởng không?

Có. Dây đấu nối, nhất là nhánh về PE, nên ngắn và thẳng nhất có thể, tránh cuộn vòng. Hakel nhấn mạnh cấu hình kết nối phải phù hợp loại lưới, số dây và vị trí lắp đặt; điều này ảnh hưởng trực tiếp đến mức bảo vệ điện áp đạt được.

Khi nào nên gọi thợ điện kiểm tra ngay?

Chỉ thị chuyển đỏ hoặc có cảnh báo DS.

Có mùi khét, vỏ biến dạng, cháy sém, nóng bất thường.

SPD bị tác động sau giông sét lớn.

Nguồn điện có sự cố lặp lại, thiết bị điện tử hay hỏng.

Không chắc tủ điện là 1 pha, 3 pha 3 dây hay 3 pha 4 dây, hoặc không rõ kiểu nối đất TN/TT/IT.
